Стоимость производства:

от 30 000 руб.

Среда:

Вода

ООО Химмаш предлагает заказать подогреватели водоводяные. Подогреватели водоводяные осуществляют подогрев воды в системах горячего водоснабжения и отопления жилых домов, зданий и сооружений. Горячая вода поставляется от промышленных либо тепловых магистралей ТЭЦ.

Устройство

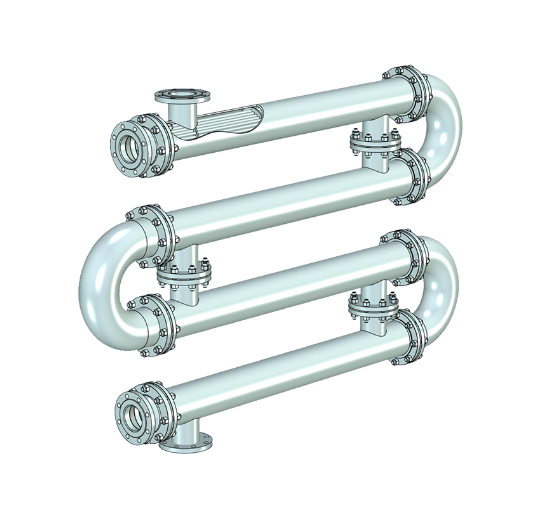

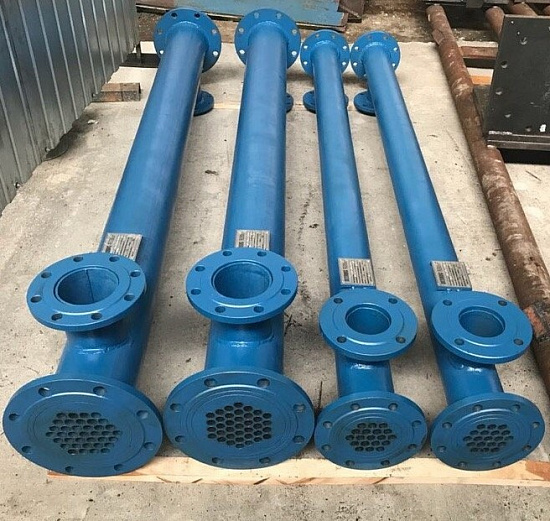

Данные подогреватели состоят из кожухотрубных секций. Они соединены в блоки заданной теплопроизводительности с помощью соединительных калачей. Каждая секция подогревателя представляет собой неразборный блок. Блоки состоят из корпуса, трубных досок, трубок поверхности теплообмена. Корпуса соединяются между собой штуцерами. Благодаря разъемному исполнению секций удобно осуществлять организацию производства, транспортировку и сборку.

Вода, предназначенная для подогрева, движется по трубам трубной системы. Нагревающая вода движется в межтрубном пространстве с соблюдением принципа противотока.

Условное обозначение водоводяных подогревателей:

Подогреватель 720 ПВН-2-4-У

  • - 325 – диаметр кожуха, мм
  • - ПВН – водоводяной подогреватель с неподвижными трубными решетками (ПВК - водоводяной подогреватель с температурным компенсатором на кожухе)
  • - 2 – длина теплообменных труб, м
  • - 4 – количество секций подогревателя
  • - У – климатическое исполнение

Применение

Водоводяные подогреватели применяются не только в жилищно-коммунальном хозяйстве для обеспечения людей горячей водой. Они широко распространены в нефтехимической, нефтяной, газовой промышленностях в качестве теплообменного оснащения. В данном случае оборудование необходимо для охлаждения, нагрева, конденсации пара, газа.

Поставка водоводяных подогревателей в г. Новосибирск осуществляется из Пензы

Табл.1 Основные технические водоводяных подогревателей

Диаметр кожуха, мм Обозначение Длина труб, мм Масса, кг
наружный внутренний секции камеры калача
76 - 76 ПВК-2 2000 32,5 6,2 8,2
76 ПВН-2
76 ПВК-4 4000 53,6
76 ПВН-4
114 - 114 ПВК-2 2000 56,5 11,9 19,8
114 ПВН-2
114 ПВК-4 4000 95
114 ПВН-4
168 - 168 ПВК-2 2000 116,9 18,1 36,2
168 ПВН-2
168 ПВК-4 4000 202,2
168 ПВН-4
219 - 219 ПВК-2 2000 193,7 27,3 72,6
219 ПВН-2
219 ПВК-4 4000 342
219 ПВН-4
273 - 273 ПВК-2 2000 283,7 35 108,6
273 ПВН-2
273 ПВК-4 4000 506,3
273 ПВН-4
325 - 325 ПВК-2 2000 402,7 40 137,5
325 ПВН-2
325 ПВК-4 4000 723,3
325 ПВН-4

Материалы, применяемые для изготовления подогревателей:

  • кожух, камера – Ст3сп5
  • фланцы – сталь 20
  • трубные решетки – сталь 16ГС
  • трубы теплообменные 20х2 – латунь ЛОМШ 70-1 или сталь 20 (по согласованию с заказчиком)

Рис.1 Эскиз односекционного водоводяного подогревателя с температурным компенсатором на кожухе (ПВК)

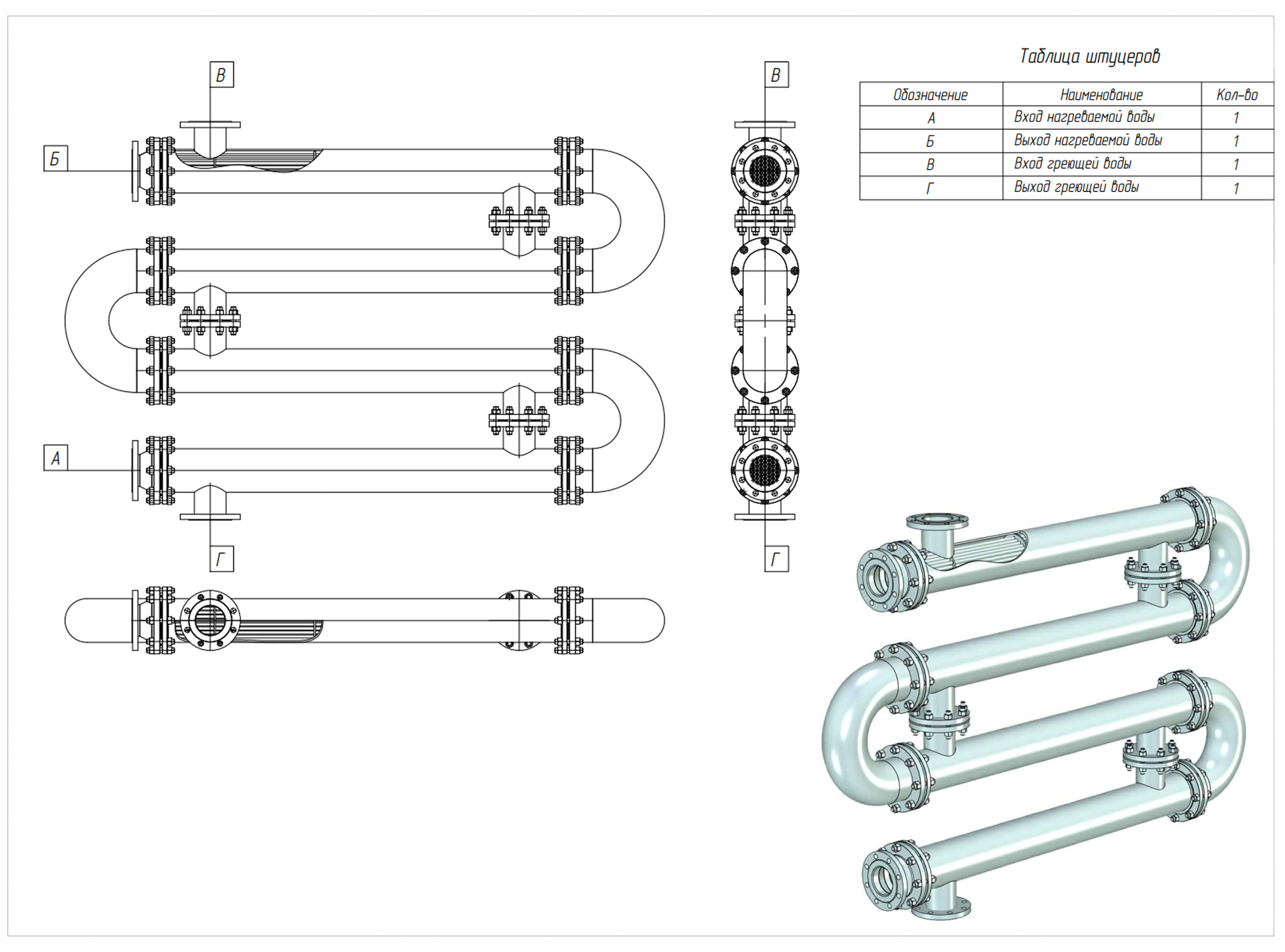

Рис.2 Эскиз многосекционного водоводяного подогревателя

Для заказа нашей продукции вы можете скачать опросный лист на водоводяные подогреватели и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
