Для подогрева сетевой воды на тепловых электростанциях и в отопительных котельных применяются подогреватели сетевой воды ПСВ и ПСГ.

ПСВ представляет собой кожухотрубный теплообменник вертикального типа, а ПСГ горизонтального типа, состоящий из корпуса, трубной системы (из гладких теплообменных труб), верхней и нижней (плавающей) водяных камер.

Схема работы подогревателя сетевой воды: сетевая вода движется по теплообменным трубкам, а греющий пар входит через патрубок в межтрубное пространство. Конденсат стекает в нижнюю часть корпуса и отводится из через клапан (автоматическим способом). Неконденсирующиеся газы отводятся через патрубок. Для контроля температуры, давления и уровня конденсата в подогреватель устанавливаются, соответственно, термометры и манометры и уровнемеры.



Пример условного обозначения:

  • ПСВ 200-14-23

  • ПС - подогреватель сетевой воды
  • В - вертикальный
  • Г - горизонтальный
  • 200 – площадь поверхности теплообмена, кв.м.
  • 14 - рабочее (избыточное) давление в паровом пространстве, кгс/см
  • 23 - рабочее (избыточное) давление воды в трубной системе, кгс/см

Материал теплообменных труб подогревателей – латунь Л-68, по заказу трубы можно применять из ст. 12Х18Н10Т, МНЖ5-1 или др.

Подогреватели транспортируются без упаковки. Но при этом погрузо-разгрузочные работы следует аккуратно (без резких толчков и ударов).

В случае необходимости замены только трубного пучка подогревателя сетевой воды, специалисты ООО «Химмаш» г.Пенза могут разработать и изготовить трубные пучки ПСВ и ПСГ любой модификации.

Если Вы хотите купить подогреватель сетевой воды или узнать цены (прайс) на ПСВ или ПСГ, необходимо обратиться в отдел маркетинга ООО «Химмаш» по электронной почте: marketing@penzahim.ru

Табл.1 Технические характеристики подогревателей сетевой воды

Марка Площадь поверхности теплообмена, м2 Давление пара, кгс/см2 Давление воды, кгс/см2 Диаметр, мм Высота, мм Масса, кг
ПСВ-45-7-15 45 7 15 700 4605 2273
ПСВ-63-7-15 63 800 4810 2737
ПСВ-90-7-15 90 1000 5060 3963
ПСВ-125-7-15 125 4295
ПСВ-200-7-15 200 1200 5400 7326
ПСВ-200-3-23 3 23 8200
ПСВ-200-14-23 14 8671
ПСГ-200-14-23 200 7-14 1200 5160 9400
ПСВ-300-14-23 300 14 1500 7150 16007
ПСВ-315-3-23 315 3 12306
ПСВ-315-14-23 14 13650
ПСВ-315-3-23+ 315 3 13911
ПСВ-315-14-15+ 14 15 15348
ПСВ-500-3-23 500 3 23 1600 7350 14650
ПСВ-500-14-23 14 16032
ПСВ-500-3-23+ 500 3 1600 7350 16634
ПСВ-500-14-23+ 14 18200
ПСВ-520-0,29-2,25 520 2,9 22,5 1500 9049 16705
ПСВ-520-1,37-2,25 13,7 18468
ПСВ-550-0,29-2,45 550 2,9 24,5 9300 19638
ПСВ-550-1,37-2,45 13,7 20671
ПСВ-650-6-25 650 6 24,5 1800 8760 26324

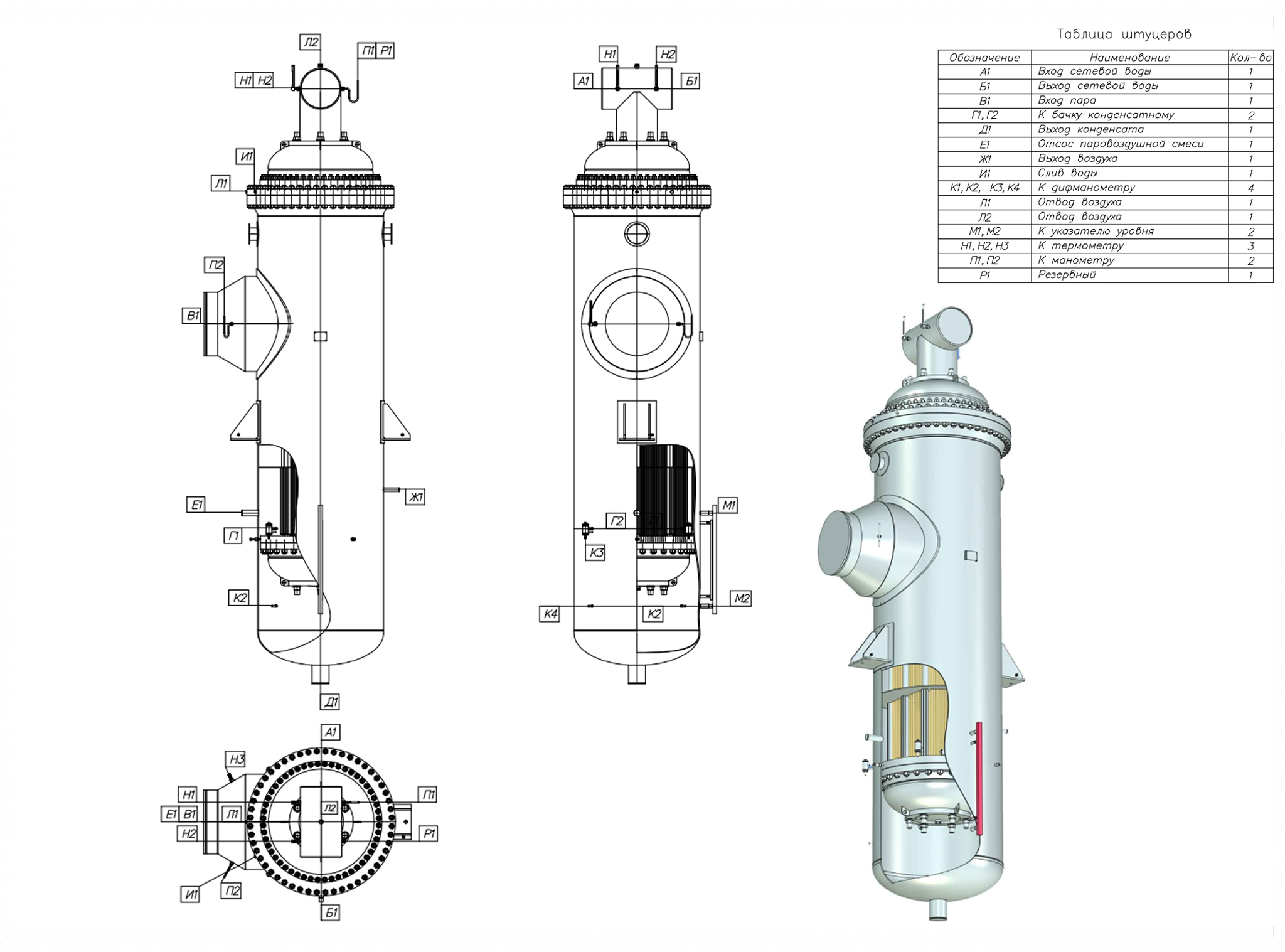

Рис.1 Эскиз ПСВ

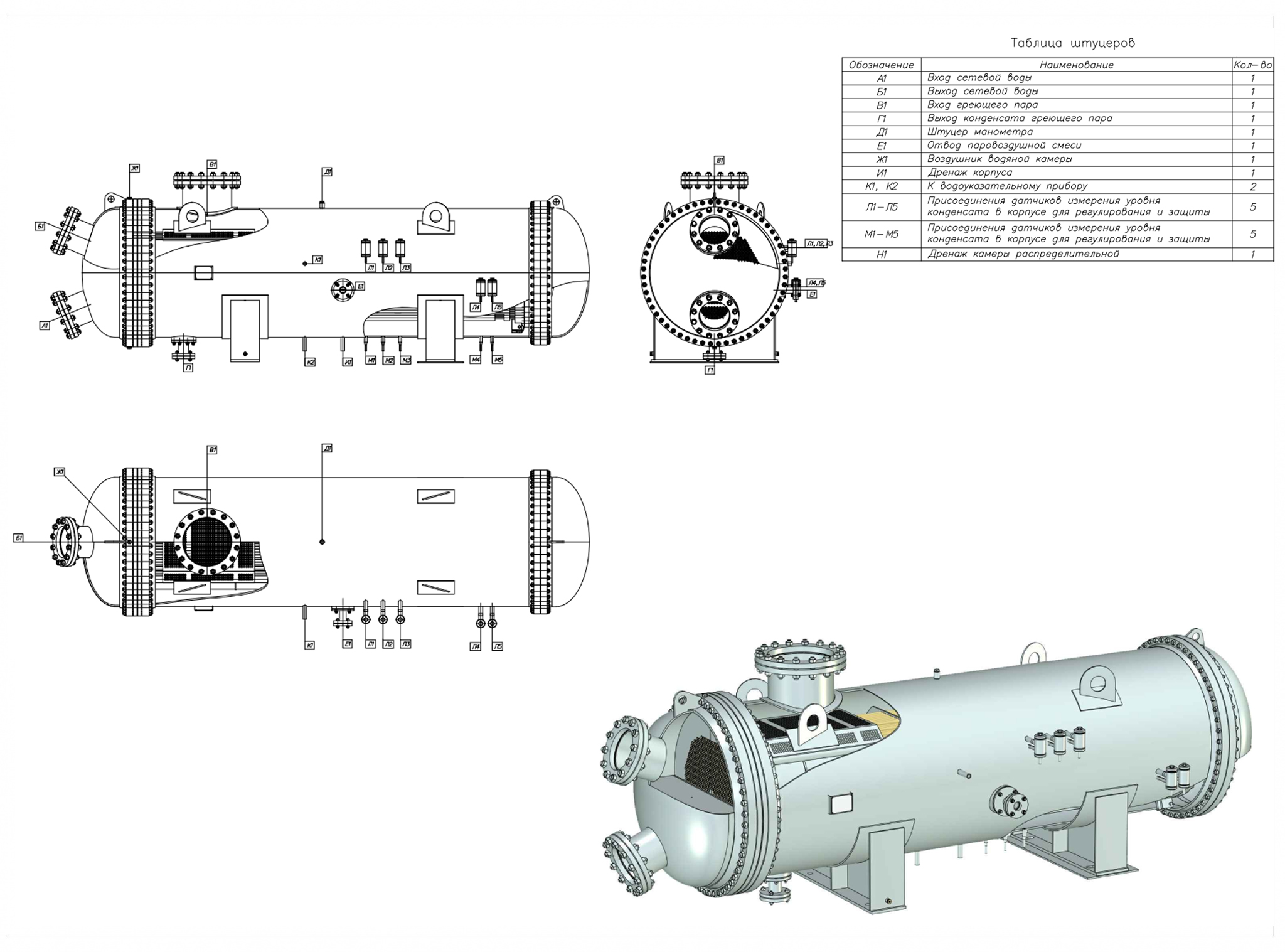

Рис.2 Эскиз ПСГ

Для заказа нашей продукции вы можете скачать опросный лист на водоводяные подогреватели и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
