Стоимость производства:

от 400 000 руб.

Для испарения технологических сред на химических производствах, а также в нефтяной отрасли применяются испарители с паровым пространством (теплообменники-испарители) с плавающей головкой (ИП) или с У-образными трубами (ИУ).

Устройство

Испаритель с паровым пространством представляет собой кожухотрубчатый теплообменник, состоящий из корпуса и трубного пучка, расположенного внутри, набранного из U-образных теплообменных труб.

ООО Химмаш по желанию заказчика, может оснащать теплообменники-испарители дополнительными штуцерами, может меняться расположение опор и устанавливаться шарнирные устройства для подвешивания крышек распределительных камер.

Условное обозначение испарителей с паровым пространством:

1000 ИП-1,6-2,5-М1/25-6-2-У-И

  • • 1000 – диаметр кожуха, мм
  • • ИП – (ИП - испаритель с паровым пространством с плавающей головкой, ИУ – с У-образными трубами)
  • • 1,6 – условное давление в кожухе, МПа
  • • 2,5 – условное давление в трубах, МПа
  • • М1 – материальное исполнение
  • • 25 – с теплообменными трубами диаметром 25 мм
  • • 6 – длина теплообменных труб, м
  • • 2 – 2-х ходовой по трубному пространству
  • • У – климатическое исполнение
  • • И – с деталями для креплениями теплоизоляции

Применение

Испарители с паровым пространством находят свое применение во многих отраслях промышленности: химическое производство, нефтяная отрасль и так далее. Районы эксплуатации: умеренный климат, в данном случае климатическое исполнение «У»; в тропическом климате исполнение «Т». Могут применяться при максимальной сейсмичности до 7 (по российской 12-ти бальной шкале).

Поставка испарителей с паровым пространством в г. Новосибирск осуществляется из Пензы

Табл.1 Основные технические характеристики испарителей с паровым пространством

Ду кожуха, мм Ду распред. камеры, мм Обозначение Ру в трубах, Мпа Ру в кожухе, Мпа Масса, кг
Труба 20х2 Труба 25х2 Труба 25х2,5
2 хода 2 хода 4 хода 2 хода 4 хода
800 500 800 ИП-1,6-1,6 1,6 1,6 - 3020 - 3120 -
800 ИУ-1,6-1,6 3660 - - - -
800 ИП-2,5-4,0 1,6 1,6 - 3600 - 3700 -
800 ИУ-2,5-4,0 4040 - - - -
1000 600 1000 ИП-1,6-2,5 1,6 2,5 - 4400 - 4600 -
1000 ИУ-1,6-2,5 5000 - - - -
1000 ИУ-2,5-2,5 2,5 5050 - - - -
1200 700 1200 ИП-1,6-2,5 1,6 2,5 - 6150 - 6420 -
1200 ИУ-1,6-2,5 6750 - - - -
1200 ИУ-2,5-2,5 2,5 7260 - - - -
1400 800 1400 ИП-1,6-2,5 1,6 2,5 - 8440 - 8890 -
1400 ИУ-1,6-2,5 9290 - - - -
1400 ИУ-2,5-2,5 2,5 9980 - - - -
1600 900 1600 ИП-1,6-2,5 1,6 2,5 - 9260 - 9890 -
1600 ИУ-1,6-2,5 10430 - - - -
1600 ИУ-2,5-2,5 2,5 12150 - - - -
1800 1000 1800 ИП-1,6-2,5 1,6 2,5 - 12950 12920 13730 13690
1800 ИУ-1,6-2,5 14210 - - - -
1800 ИУ-2,5-2,5 2,5 15730 - - - -
1100 1800 ИП-1,6-2,5 1,6 2,5 - 14010 13970 15045 15000
1800 ИУ-1,6-2,5 15200 - - - -
1800 ИУ-2,5-2,5 2,5 16090 - - - -
2000 1200 2000 ИП-1,0-1,6 1,0 1,6 - 15830 15790 17300 17245
2000 ИУ-1,0-1,6 17510 - - - -
2000 ИП-1,6-1,6 1,6 - 16780 16740 18300 18245
2000 ИУ-1,6-1,6 18480 - - - -
2000 ИУ-2,5-1,6 2,5 20100 - - - -

Табл.2 Материалы, применяемые для изготовления испарителей с паровым пространством.

Материальное исполнение Тип Материал
кожуха распределительной камеры трубы трубной решетки
М1 ИП, ИУ Сталь 20 Сталь 20 Сталь 20 16ГС
М4 15Х5М 15Х5М
Б1 ИП Ст3сп+08Х13 08Х13 12Х13
Б2 ИУ Ст3сп+12Х18Н10Т 12Х18Н10Т 12Х18Н10Т
Б3 Ст3сп+10Х17Н13М2Т 10Х17Н13М2Т 10Х17Н13М2Т

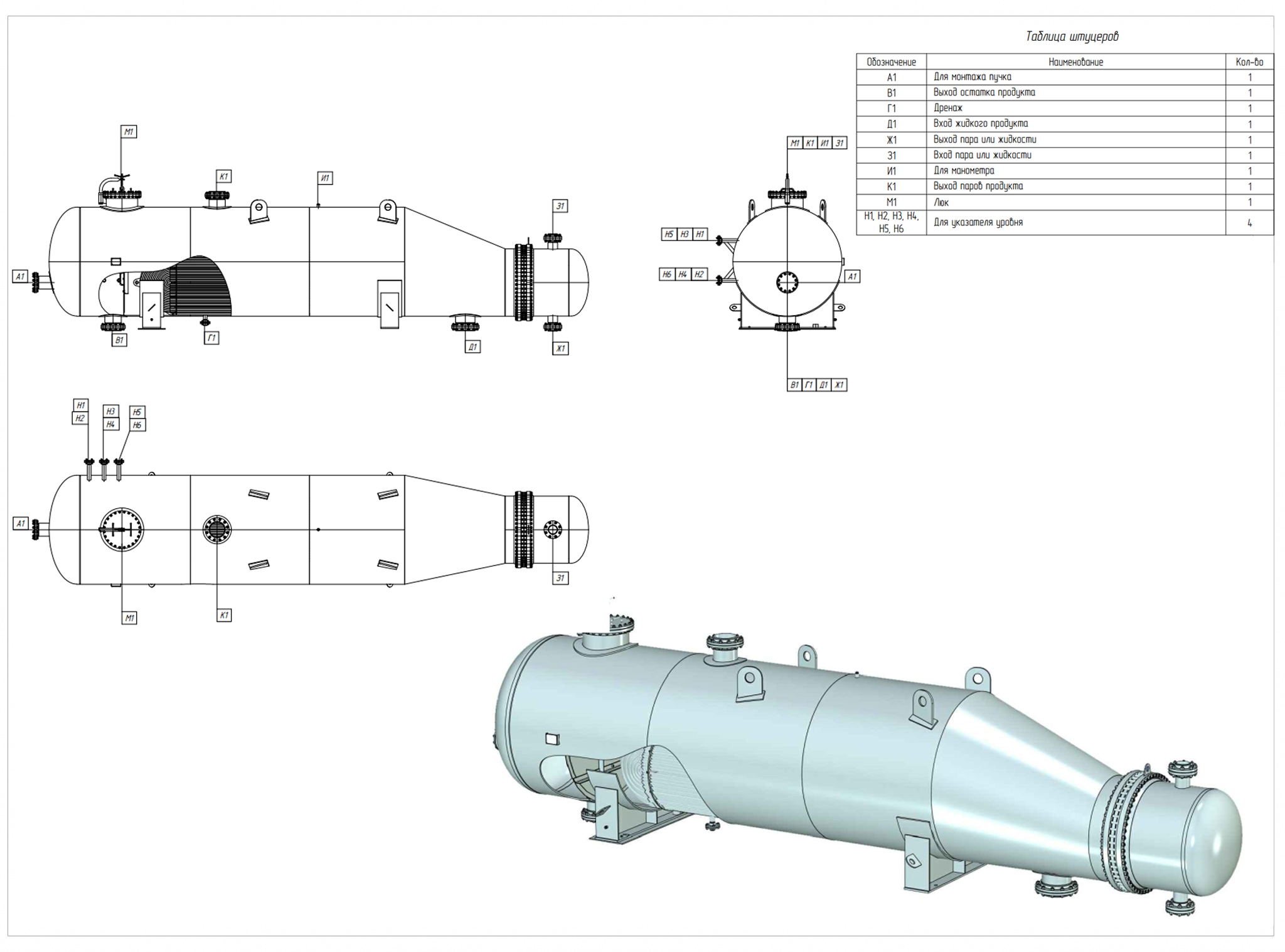

Рис.1 Эскиз испарителя ИП

Рис.2 Эскиз испарителя ИУ

Для заказа нашей продукции вы можете скачать опросный лист на испарители с паровым пространством и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
