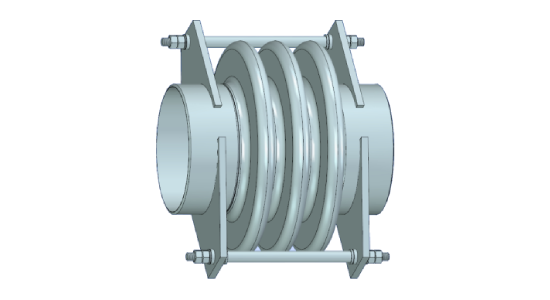

Предназначение устройств заключается в компенсации температурных деформаций – изменения длин трубопроводов круглого и прямоугольного сечения в осевом направлении. Линзовые компенсаторы эксплуатируются в неагрессивных или слабоагрессивных средах, условное давление Ру которых не превышает 1,6МПа (16 кгс/см2), а температура - 300 С. Аппараты изготавливаются для Ду 400мм с температурой до 425 С (это стандарт, но условный проход может составлять от 50 до 1250 мм). Характеристики могут разниться исходя из типа агрегата. Один агрегат может иметь 1-4 линзы.

Производство линзовых компенсаторов осуществляется из листового металлопроката с помощью холодной штамповки. Оборудование представляет собой полулинзы, сваренные продольными и кольцевыми швами между собой и имеющие приваренные к ним фланцы или патрубки. Техника может иметь внешний и внутренний защитный кожух (гильзу или стакан), нужные оеспечения для защиты линз или гофр от различных механических примесей, которые через компенсатор поступают с рабочими средами. Агрегат оснащается стяжками, а также дренажной трубкой. Деталь обеспечивает слив конденсата, образующегося в линзовых. Климатические условия районов строительства трубопровода обуславливают выбор материал исполнения: Ст3сп5, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т и др. Рабочей средой устройства является природный газ.

ООО Химмаш производит следующие виды линзовых компенсаторов:

  • - осевые;
  • - угловые;
  • - угловые сдвоенные;
  • - круглого сечения;
  • - прямоугольного сечения.

Устройства могут быть изготовленными по ОСТ или ПГВУ. Можно выбрать однолинзовые, двухлинзовые, трехлинзовые и четырех линзовые компенсаторы.

Техника применяется в нефтяной и газовой промышленности, металлургии, энергетических комплексах, химической, нефтехимической и нефтеперерабатывающей промышленности, строительстве, военно-промышленных и авиа-космических комплексах, судостроении и коммунальных хозяйствах.

Поставка линзовых компенсаторов в г. Новосибирск осуществляется из Пензы

Технические характеристики компенсаторы линзового ОСТ

ОСТ 34-10-569

Компенсатор осевой однолинзовый

ОСТ 34-10-570

Компенсатор осевой двухлинзовый

ОСТ 34-10-571

Компенсатор осевой трехлинзовый

ОСТ 34-10-572

Компенсатор осевой четырехлинзовый

ОСТ 34-10-573

Компенсатор угловой однолинзовый

ОСТ 34-10-574

Компенсатор угловой двухлинзовый

ОСТ 34-10-575

Компенсатор угловой трехлинзовый

ОСТ 34-10-576

Компенсатор угловой четырехлинзовый

ОСТ 34-10-577

Компенсатор угловой сдвоенный однолинзовый

ОСТ 34-10-578

Компенсатор угловой сдвоенный двухлинзовый

ОСТ 34-10-579

Компенсатор угловой сдвоенный трехлинзовый

ОСТ 34-10-580

Компенсатор угловой сдвоенный четырехлинзовый

Технические характеристики линзовых компенсаторов КДМ

Маркировка

Диаметр, мм

Рабочее давление, МПа

КДМ 100-0,6

100

0,6

КДМ 150-0,6

150

КДМ 200-0,6

200

КДМ 250-0,6

250

КДМ 300-0,6

300

КДМ 350-0,6

350

КДМ 400-0,6

400

КДМ 100-1,0

100

1,0

КДМ 150-1,0

150

КДМ 200-1,0

200

КДМ 250-1,0

250

КДМ 300-1,0

300

КДМ 350-1,0

350

КДМ 400-1,0

400

КДМ 100-1,2

100

1,2

КДМ 150-1,2

150

КДМ 200-1,2

200

КДМ 250-1,2

250

КДМ 300-1,2

300

КДМ 350-1,2

350

КДМ 400-1,2

400

КДМ 100-1,6

100

1,6

КДМ 150-1,6

150

КДМ 200-1,6

200

КДМ 250-1,6

250

КДМ 300-1,6

300

КДМ 350-1,6

350

КДМ 400-1,6

400

Эскиз компенсатора линзового КЛО

Эскиз компенсатор ОСТ осевого

Эскиз компенсатор ОСТ углового

Эскиз компенсатора линзового КДМ

Для заказа нашей продукции вы можете скачать опросный лист на линзовые компенсаторы и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
