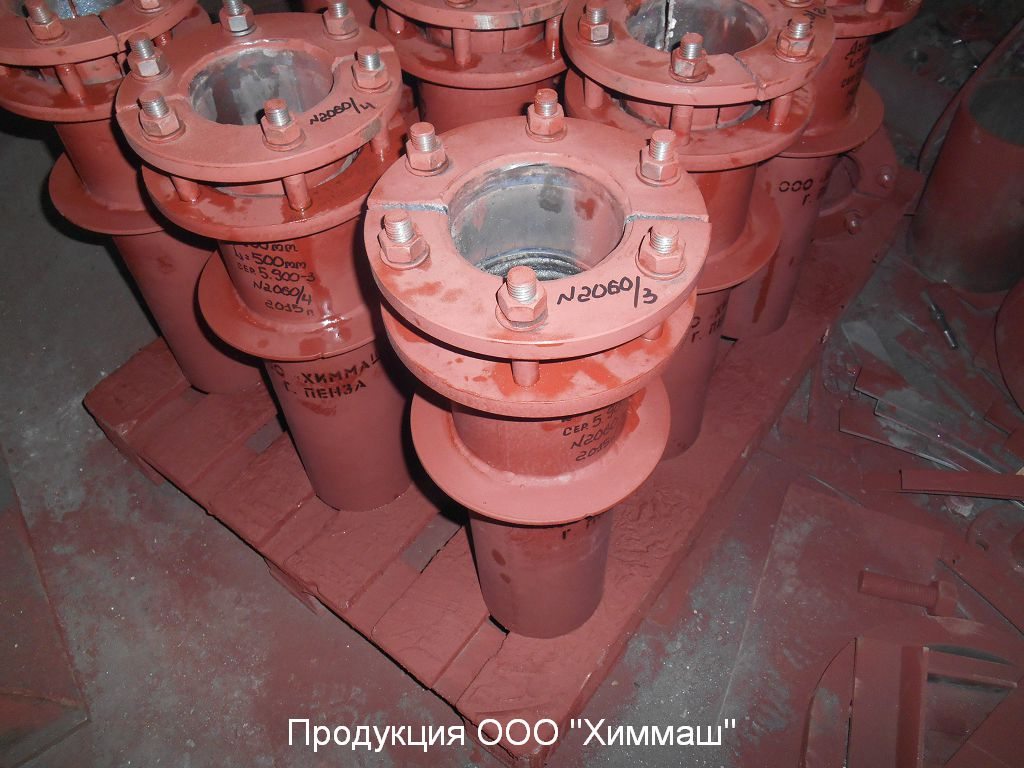

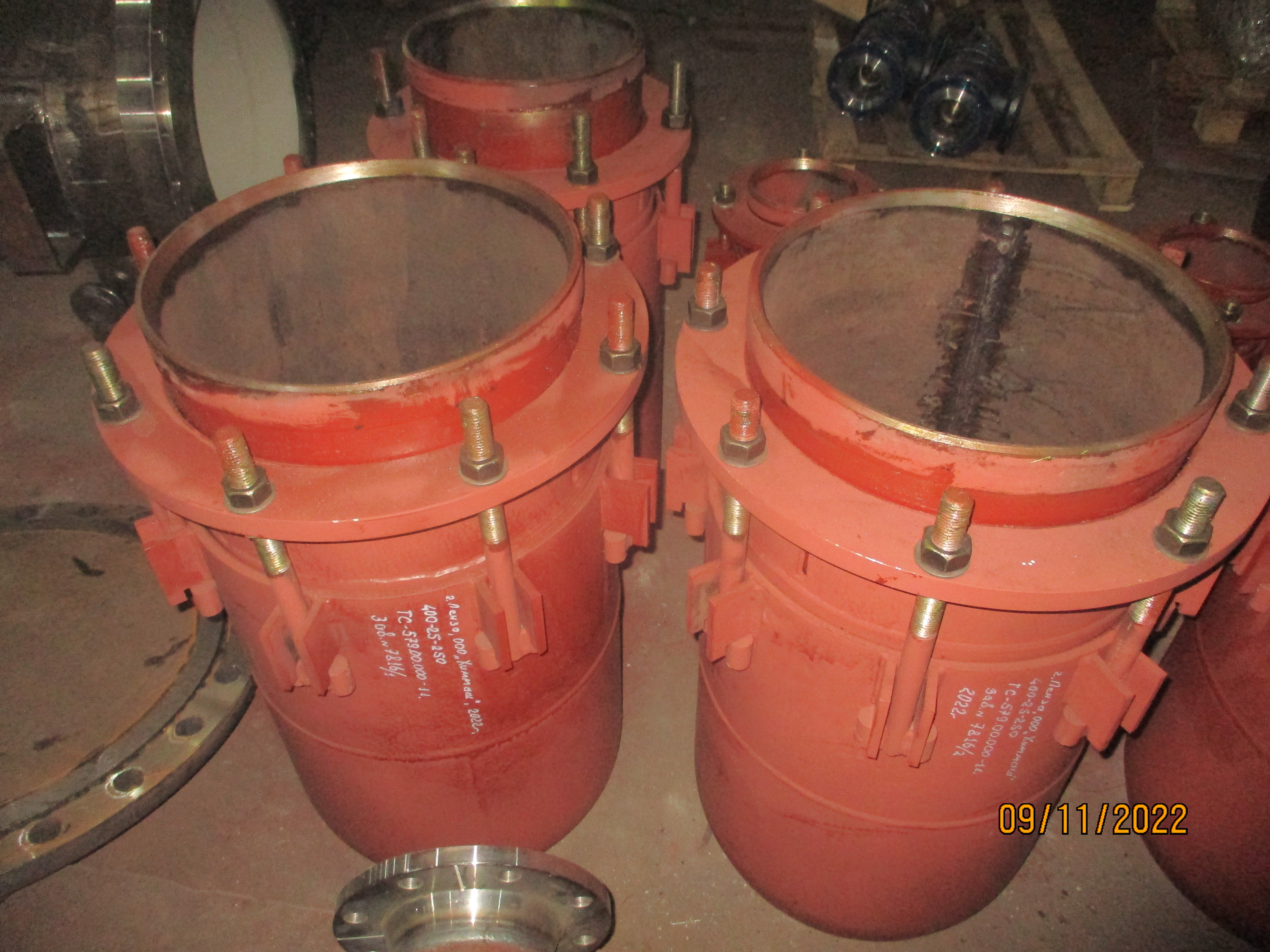

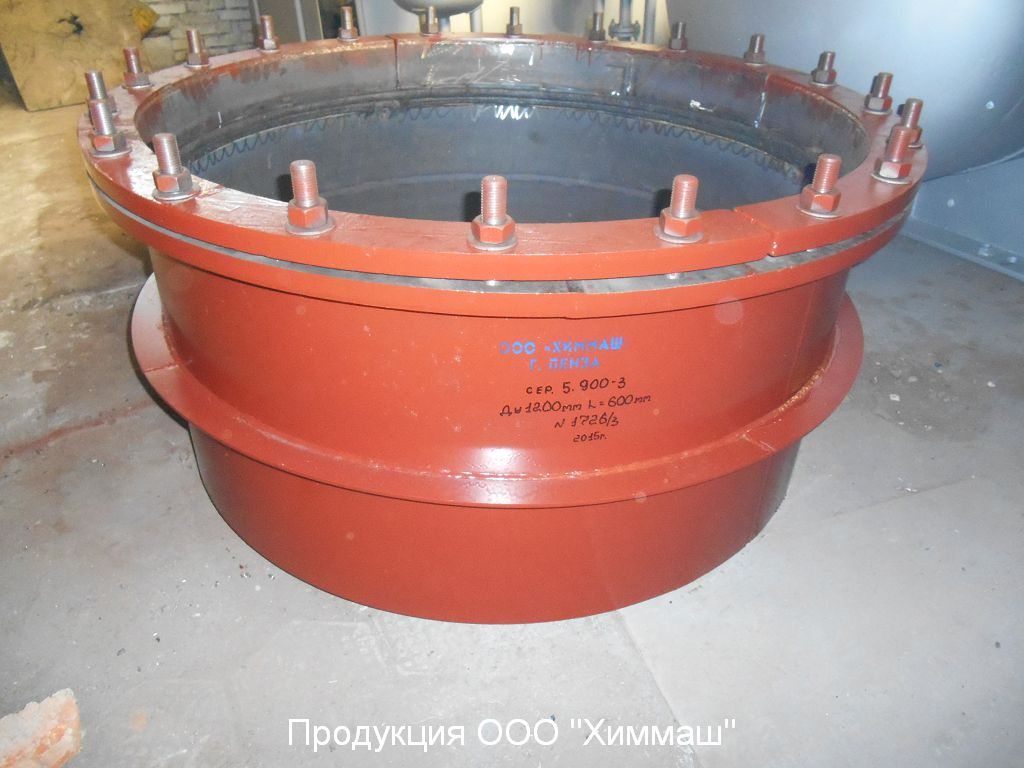

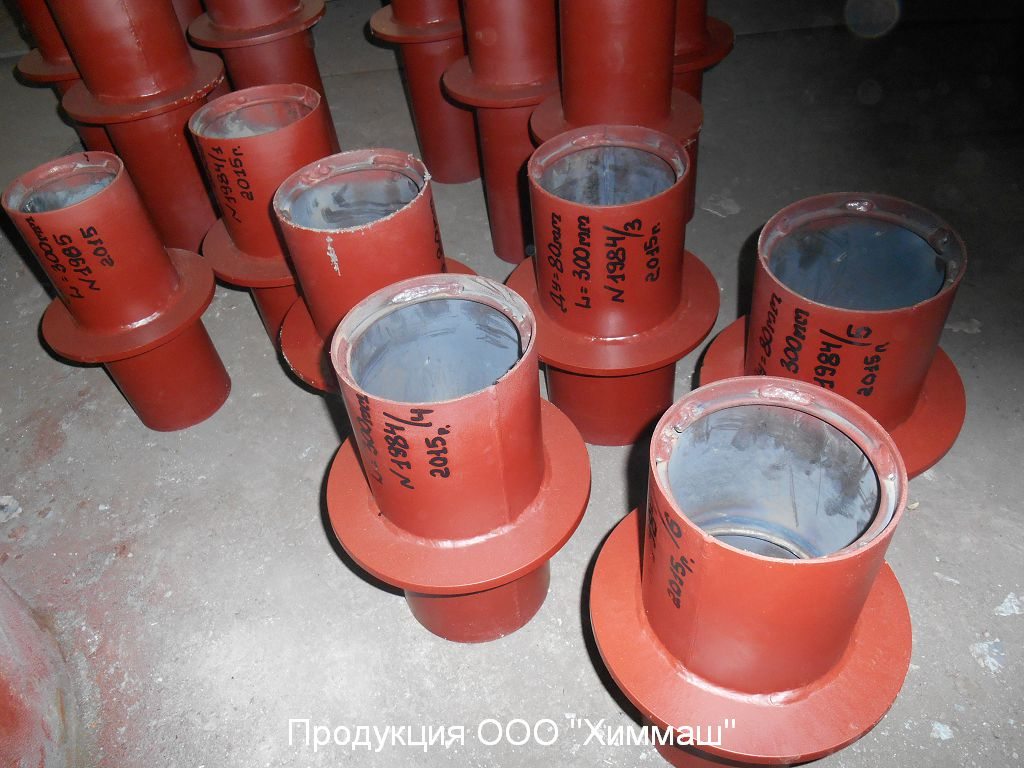

Фотогалерея (Сальниковые)

Наши партнёры

Стоимость производства:

от 6 000 руб.

Устройства предназначены для осуществления компенсации термических деформаций и других изменений трубопроводов тепловых систем. Сальниковые компенсаторы изготовлены для эксплуатации в паровых и водяных теплосетей, характеризующимися определенными параметрами:

  • - температурой воды до 200 С;
  • - температурой пара до 300 С;
  • - расчетной температурой наружи воздуха не ниже -40 С;
  • - рабочим давлением до 2,5МПа (25 кгс/см2).

Основными элементами конструкции аппаратов являются корпус, подвижный стакан, бесшовные трубы. Длина корпуса варьируется в зависимости от неподвижной опоры и ответвлений. По сути это два патрубка, вставленные друг в друга. Для герметизации расстояния между ними используют сальниковое уплотнение, оснащенное грундбуксой (втулкой с заплечиком, вставляемой внутрь корпуса сальника и предохраняющей его от износа). В производстве изделия применяются максимально прочные и устойчивые к различным воздействиям материалы. В изготовлении сальниковых компенсаторов обычно используется сталь: Ст20,Ст3сп5, 09Г2С (согласно ГОСТ 15150-69). В зависимости от условий будущей эксплуатации, климата, места строительства и других факторов, разработчик выбирает тип листовой стали. Стальные агрегаты оптимальны для работ при теплоносителях, условное давление которых не превышает 2,5 МПа, а температура – 300 С (при подземной и наземной прокладкой с низкой опорой). Сальниковой набивкой служит, как правило, термостойкая резина, обеспечивающая защиту от перегрева.

ООО Химмаш производит сальниковые компенсаторы двух типов: односторонние и двухсторонние. Односторонние агрегаты предназначаются для условных проходов Ду 200-450 мм (иногда до 500 мм). Двухсторонние – для Ду 400-800 мм (иногда до 1000 мм).

Сальниковые компенсаторы обладают преимуществом перед другими аналогичными устройствами: линзовыми и сильфонными. Компенсирующая способность сальниковых агрегатов является более высокой, что позволяет эксплуатировать оборудование в трубопроводах, по которым проходит горячая вода, нагретый пар. То есть по сетям, подвергающимся серьезным термическим нагрузкам. Компенсаторы сальниковые устанавливают в ходе строительства теплосетей, в технологических трубопроводах и пр.

Поставка сальниковых компенсаторов в г. Новосибирск осуществляется из Пензы

Технические характеристики компенсаторов сальниковых односторонних

Обозначение

Ду, мм

Ру, Мпа

КС, мм

Масса, кг

ОДНОСТОРОНИИЕ

Т1.01.00.000 СБ

100

2,5

250

20,9

Т1.02

125

2,5

250

27,7

Т1.03

150

2,5

250

41,4

Т1.04

175

2,5

250

46,6

Т1.05

200

2,5

200

86,3

Т1.06

200

2,5

400

103,9

Т1.07

250

2,5

200

120,9

Т1.08

250

2,5

400

134,8

Т1.09

300

2,5

200

142,3

Т1.10

300

2,5

400

176,8

Т1.11

350

2,5

200

150,6

Т1.12

350

2,5

400

190,5

Т1.13

400

2,5

300

193,1

Т1.14

400

2,5

500

229,5

Т1.15

450

2,5

300

208

Т1.16

450

2,5

500

246,7

Т1.17

500

1,6

300

276,1

Т1.18

500

1,6

500

320,6

Т1.33

500

2,5

300

330,2

Т1.34

500

2,5

500

382,5

Т1.19

600

1,6

300

349,6

Т1.20

600

1,6

500

408,8

Т1.35

600

2,5

300

398,1

Т1.36

600

2,5

500

458,7

Т1.21

700

1,6

300

416,7

Т1.22

700

1,6

500

488,3

Т1.37

700

2,5

300

500,5

Т1.38

700

2,5

500

585,6

Т1.23

800

1,6

300

492

Т1.24

800

1,6

500

577,6

Т1.39

800

2,5

300

595

Т1.40

800

2,5

500

695,8

Т1.25

900

1,6

350

623,5

Т1.26

900

1,6

600

754,5

Т1.41

900

2,5

350

734,3

Т1.42

900

2,5

600

914

Т1.27

1000

1,6

350

702,2

Т1.28

1000

1,6

600

853,8

Т1.43

1000

2,5

350

921,8

Т1.44

1000

2,5

600

1124,3

Т1.29

1200

1,6

350

950,3

Т1.30

1200

1,6

600

1139,5

Т1.45

1200

2,5

350

1292,9

Т1.46

1200

2,5

600

1565,2

Т1.31

1400

1,6

350

1239,7

Т1.32

1400

1,6

600

1503,8

Т1.47

1400

2,5

350

1715,4

Т1.48.00.000

1400

2,5

600

1994,7

Технические характеристики двухсторонних сальниковых компенсаторов

Т1.51.00.000 СБ

100

2,5

2х250

41,5

Т1.52

125

2,5

2х250

53,4

Т1.53

150

2,5

2х250

79,5

Т1.54

175

2,5

2х250

85,9

Т1.55

200

2,5

2х200

160,5

Т1.56

200

2,5

2х400

199

Т1.57

250

2,5

2х200

207,8

Т1.58

250

2,5

2х400

267,2

Т1.59

300

2,5

2х200

269,6

Т1.60

300

2,5

2х400

333,3

Т1.61

350

2,5

2х200

312,8

Т1.62

350

2,5

2х400

372,2

Т1.63

400

2,5

2х300

390

Т1.64

400

2,5

2х500

454,1

Т1.65

450

2,5

2х300

421

Т1.66

450

2,5

2х500

489,1

Т1.67

500

1,6

2х300

540,2

Т1.68

500

1,6

2х500

630,2

Т1.75

500

2,5

2х300

650,5

Т1.76

500

2,5

2х500

755,2

Т1.69

600

1,6

2х300

686,2

Т1.70

600

1,6

2х500

804,6

Т1.77

600

2,5

2х300

779,5

Т1.78

600

2,5

2х500

911,5

Т1.71

700

1,6

2х300

819,2

Т1.72

700

1,6

2х500

952,4

Т1.79

700

2,5

2х300

792,5

Т1.80

700

2,5

2х500

1155,7

Т1.73

800

1,6

2х300

960,8

Т1.74

800

1,6

2х500

1132

Т1.81

800

2,5

2х300

1161,1

Т1.82.00.000 СБ

800

2,5

2х500

1364,4

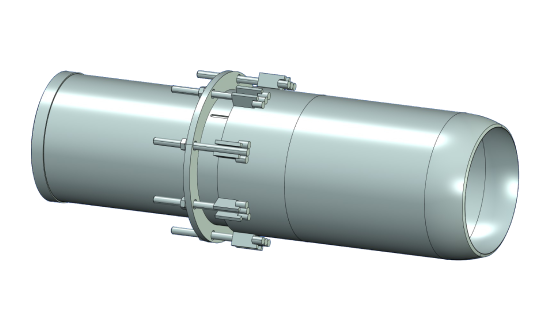

Эскиз одностороннего сальникового компенсатора

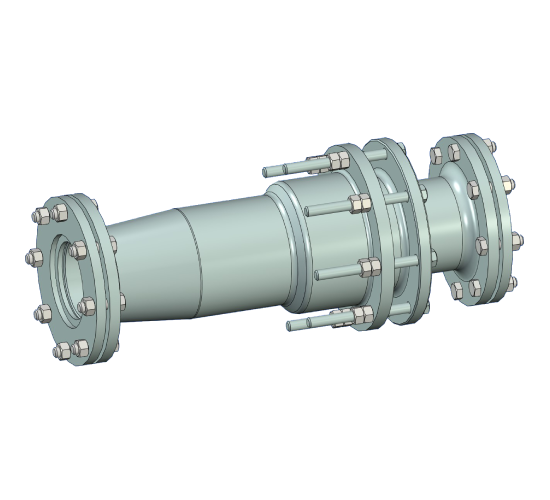

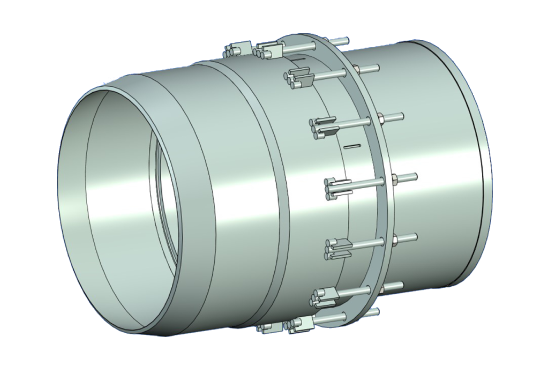

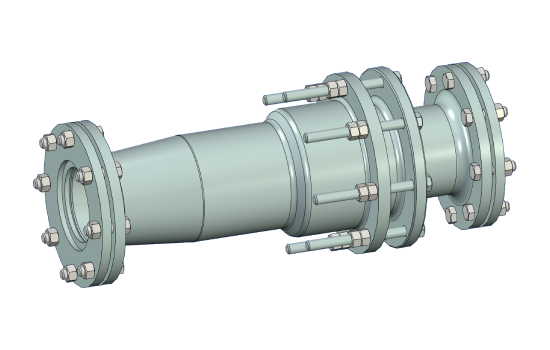

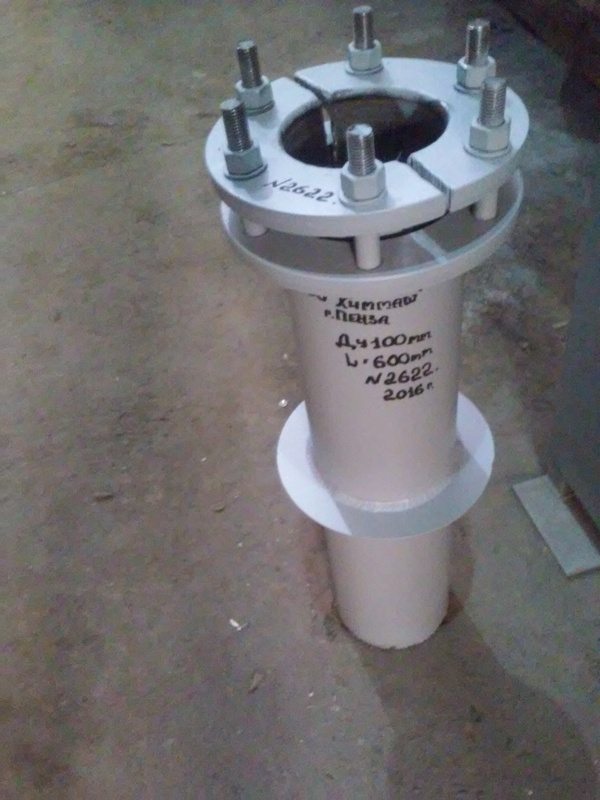

Односторонний сальниковый компенсатор

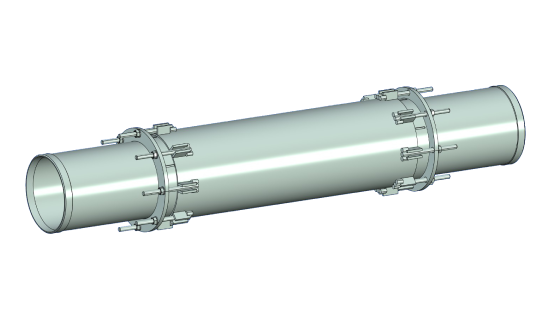

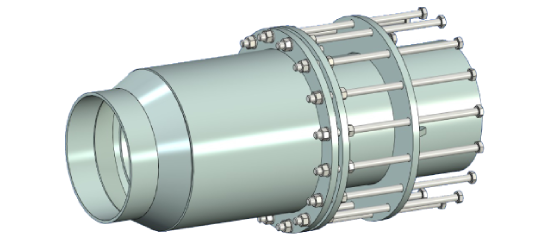

Эскиз двухстороннего сальникового компенсатора

Для заказа нашей продукции вы можете скачать опросный лист на сальниковые компенсаторы и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
