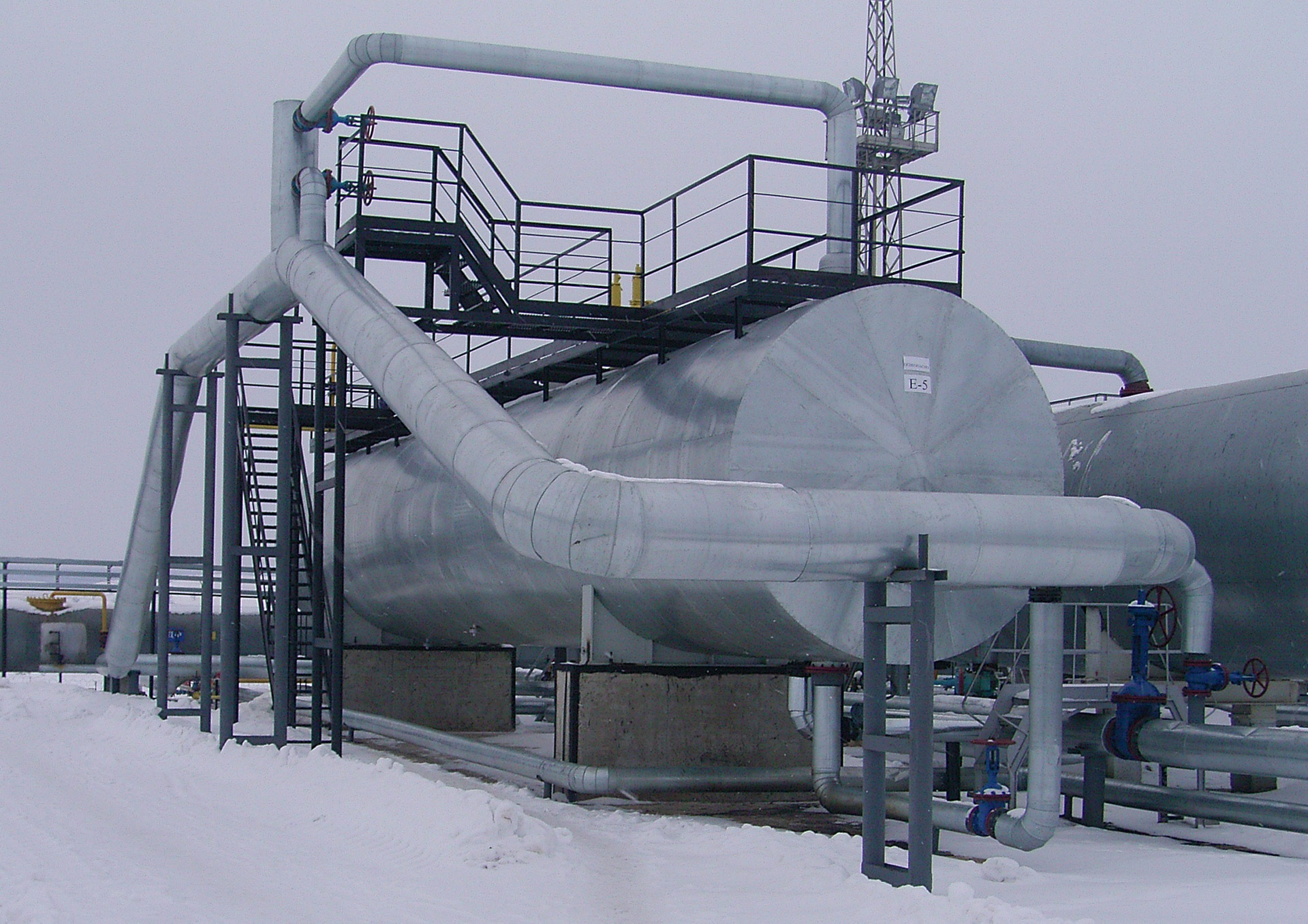

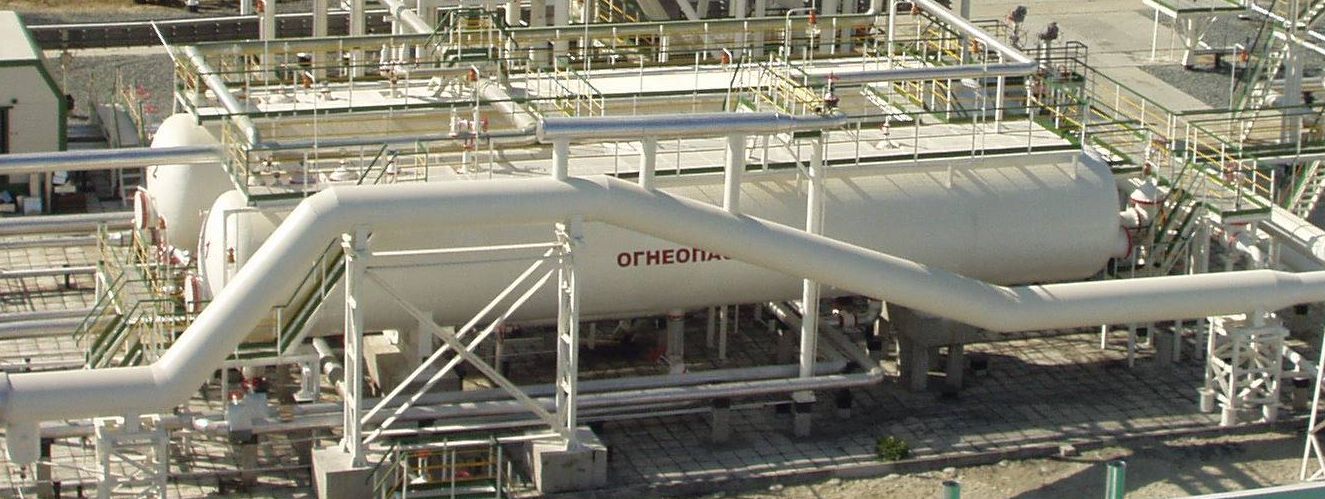

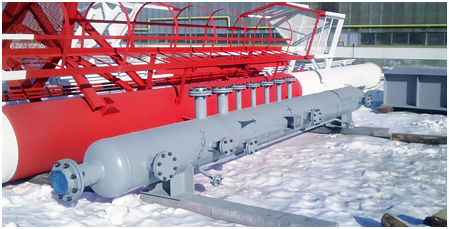

ТГР (трубные газовые расширители) применяются в установках факельного хозяйства подготовки нефти и нефтегазодобывающих предприятий и используются для очистки газа от капельной жидкости и механических примесей, а также для улавливания жидкостных пробок, образующихся в газовых трубопроводах.

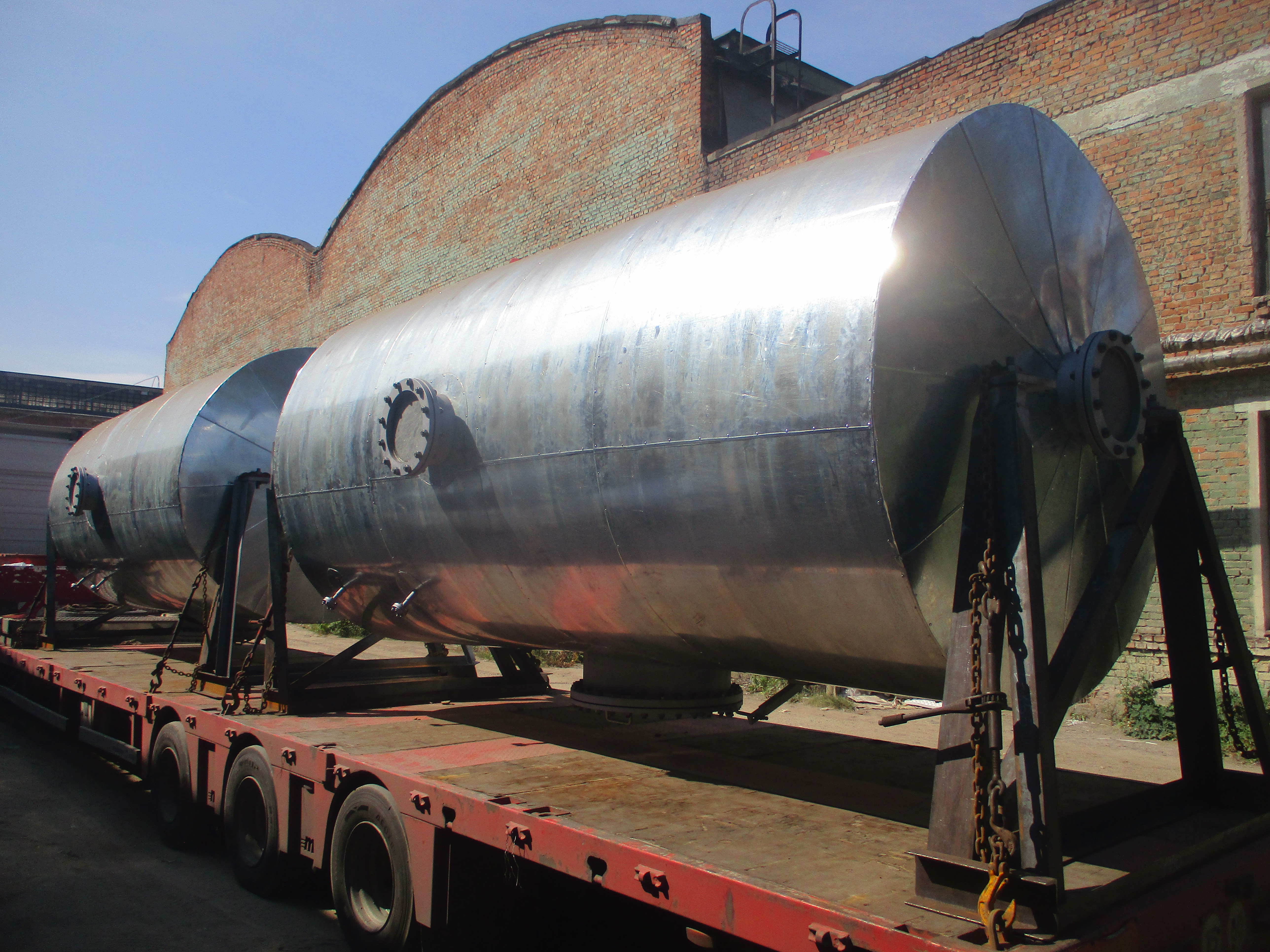

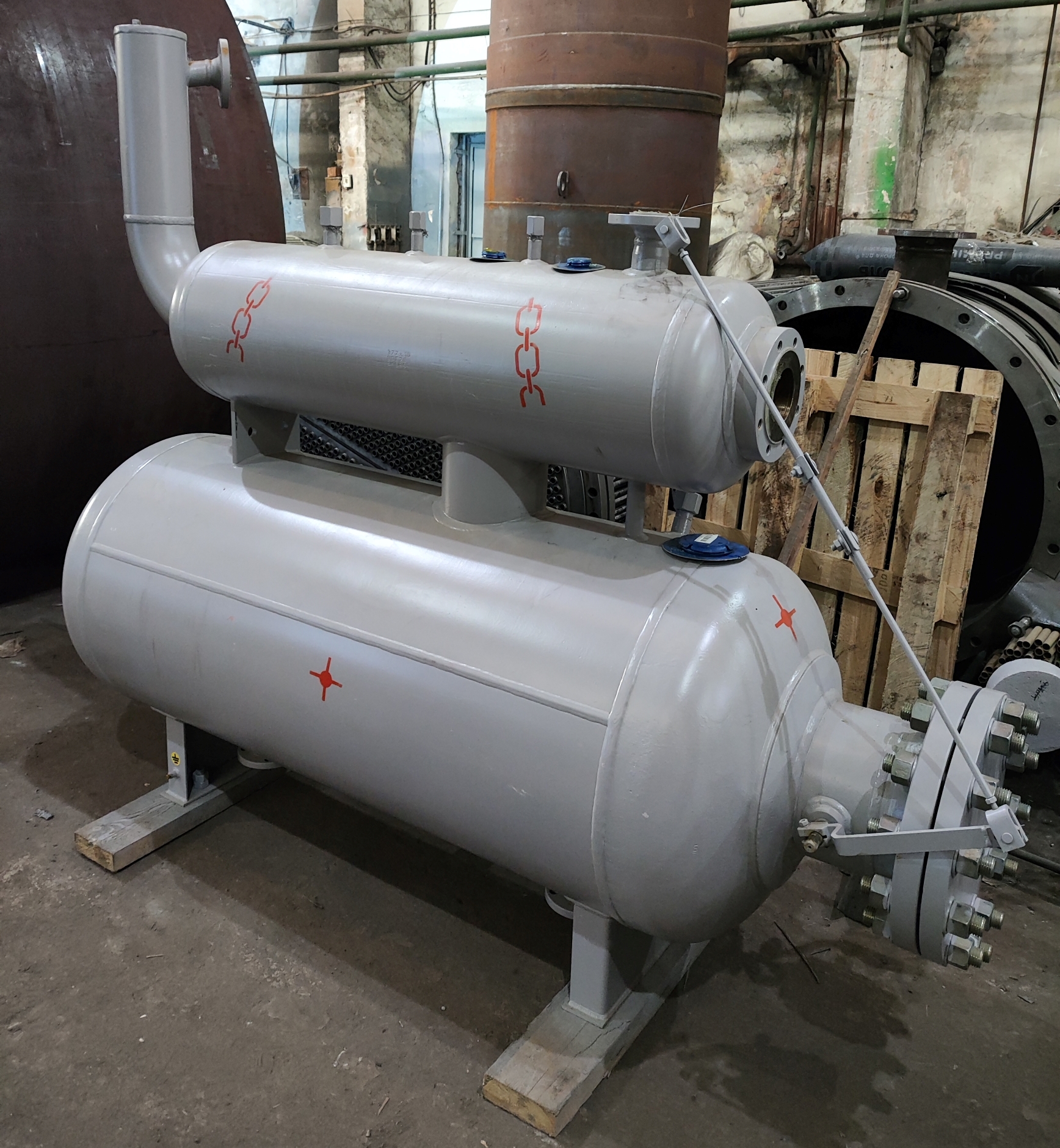

Трубный газовый расширитель ТГР представляет собой горизонтальный цилиндрический сосуд, который оснащается внутренними устройствами для улавливания жидкостных пробок в газопроводах. Также комплектуется регулирующей и запорной арматурой.

ТГР изготавливаются по техническим условиям ООО «Химмаш» ТУ 3683-001-69799130-2012 «Сепарационное и фильтровальное оборудование» в соответствии с требованиями технического регламента Таможенного союза «О безопасности машин и оборудования» (ТР ТС 010/2011) и «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013).

Пример маркировки ТГР:

  • ТГР-600-1,6-2, где
  • 600 – условный диаметр корпуса, мм;
  • 1,6 – давление, МПа;
  • 2 – материальное исполнение (ст.09Г2С)

ООО «Химмаш» может изготовить любые нестандартные трубные газовые расширители по эскизам или техническому заданию заказчика.

Поставка трубных газовых расширителей (ТГР) в г. Новосибирск осуществляется из Пензы

Технические характеристики трубных газовых расширителей ТГР

Условное обозначение Диаметр, мм Объем, м3 Длина, мм Давление, МПа Ду входа/ выхода, мм Расход, нм3/сут
ТГР-400 400 0,7 6000 0,6 - 4,0 150 60
1 8000
ТГР-500 500 1,1 6000 200 110
1,5 8000
ТГР-600 600 1,6 6000 250 175
2,1 8000
ТГР-800 800 3,8 8000 300 250
ТГР-1000 1000 5,7 400 455
ТГР-1400 1400 11 500 710
ТГР-2000 2000 25 1000 2840

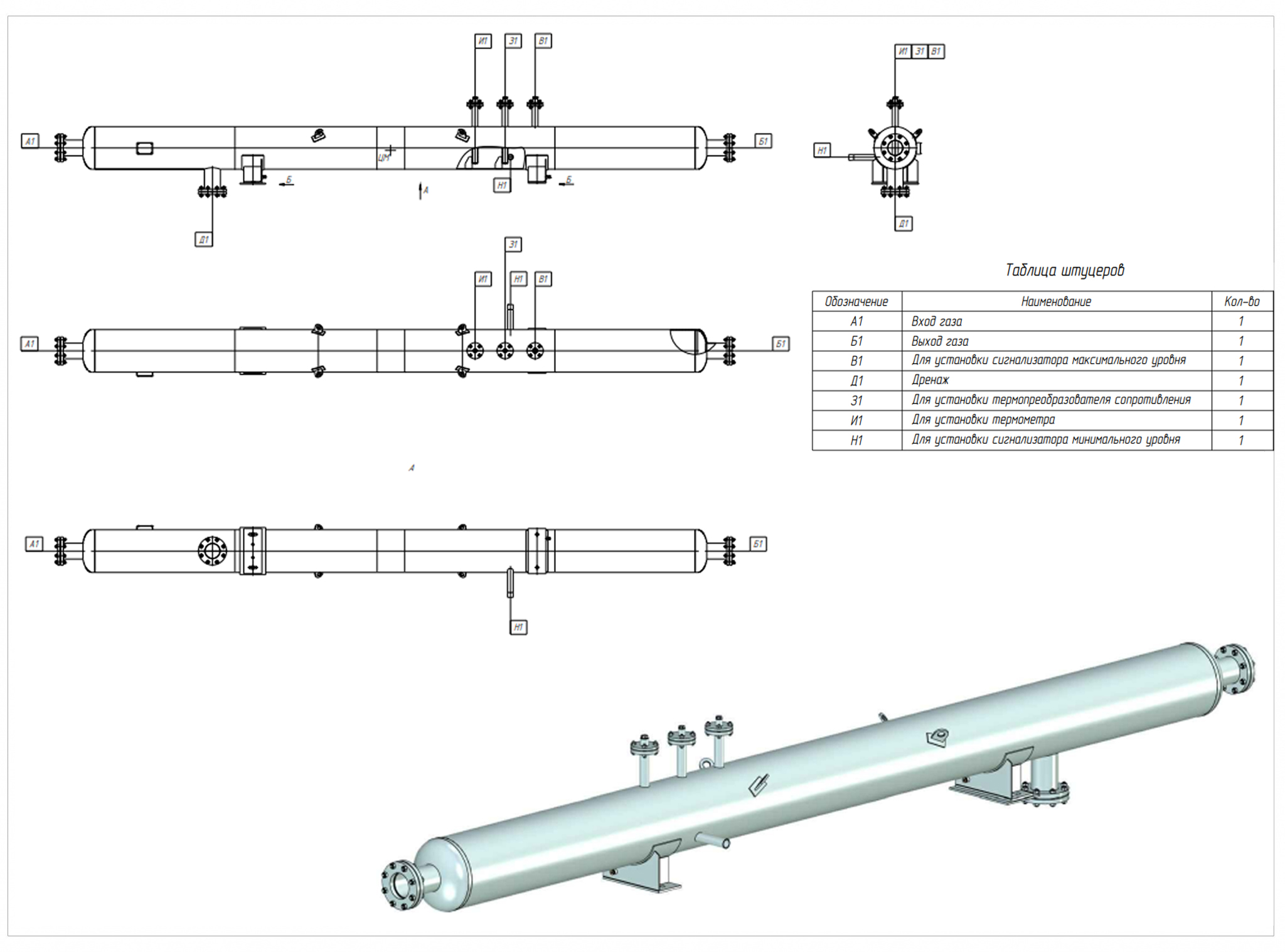

Эскиз трубного газового расширителя

Трубный газовый расширитель (схема)

Для заказа нашей продукции вы можете скачать опросный лист на трубные газовые расширители и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
