Стальные емкостные аппараты используются для хранения и выдачи жидких и газообразных неагрессивных сред. Они не могут применяться для хранения сжиженных углеводородных газов в помещениях, а также для перевозки жидких и газовых сред.

Устройство

ООО Химмаш производит аппараты емкостные в горизонтальном и вертикальном исполнениях объемами от 2, 4, 6.3, 8, 10, 16, 20, 25, 32, 50, 80, 100 и 200 м3, с условными давлениями 0.8, 1.0, 1.6 и 2.5 МПа (8-25 кгс/см2) и температурами сред от -60 до +300°С.

Емкостные аппараты для жидких и газовых неагрессивных сред могут оборудоваться наружными или внутренними теплообменными устройствами, площадками обслуживания и наружными лестницами.

Аппараты изготавливаются трех типов (в климатическом исполнении УХЛ1 – для районов с умеренным и холодным климатом и Т1 – для тропического климата):

  • Тип 1 - горизонтальные аппараты для жидких сред.
  • Тип 2 - вертикальные аппараты для жидких сред.
  • Тип 3 - вертикальные аппараты для газовых сред.

Условное обозначение емкостных цилиндрических аппаратов:

1-10-2,5-2-Л (И, Т, Э)

  • 1 – тип аппарата (1, 2, 3)
  • 10 – объем аппарата (от 2 до 200 куб.м)
  • 2,5 – условное давление (от 0,8 до 2,5 МПа)
  • 2 – материальное исполнение (1 – от -20 до +300; 2 – от -40 до +300; 3 – от -60 до +300)
  • Л – с установкой лап (монтаж на железобетонные постаменты)
  • И – с установкой креплений для теплоизоляции
  • Т – подлежит термообработке
  • Э – экспортное исполнение.

Применение

Аппараты применяются в различных технологических установках следующих отраслей промышленности: нефтехимическая, нефтеперерабатывающая, нефтяная, газовая и химическая.

По желанию заказчика (в технически обоснованных случаях) возможно:

  • использование аппаратов для работы под наружным давлением
  • уменьшение или увеличение условных проходов и количества штуцеров
  • установка дополнительных штуцеров с условным проходом не более 1/10 диаметра емкостного аппарата
  • использование аппаратов, прошедших термическую обработку, в средах, вызывающих коррозионное и сероводородное растрескивание
  • замена материала и типа уплотнительных поверхностей фланцев

Поставка аппаратов емкостных цилиндрических для газов и жидких сред в г. Новосибирск осуществляется из Пензы

Основные параметры горизонтальных аппаратов для жидких сред (тип 1)

Объем, куб.м. Маркировка Условное давление, Мпа (кгс/см2) Диаметр, мм Длина, мм Высота, мм Масса, кг /материальное исполн./
1 2, 3
4 1-4-1,6 1,6 (16) 1 200 3705 1990 1895 1625
1-4-2,5 2,5 (25) 2000 2370 2100
8 1-8-1,0 1,0 (10) 1 600 4200 2390 2715 2320
1-8-1,6 1,6 (16) 4200 2395 3055 2680
1-8-2,5 2,5 (25) 4210 2400 3860 3485
10 1-10-1,0 1,0 (10) 1 600 5300 2390 3115 2630
1-10-1,6 1,6 (16) 5300 2395 3595 3130
1-10-2,5 2,5 (25) 5310 2400 4560 4095
16 1-16-1,0 1,0 (10) 2 000 5305 2795 4045 3580
1-16-1,6 1,6 (16) 5350 2800 5200 4545
1-16-2,5 2,5 (25) 5350 2800 - 5820
20 1-20-1,0 1,0 (10) 2 000 6500 2795 4570 3980
1-20-1,6 1,6 (16) 6550 2800 6145 5370
1-20-2,5 2,5 (25) 6550 2800 - 6800
25 1-25-1,0 1,0 (10) 2 400 5845 3200 5945 5100
1-25-1,6 1,6 (16) 5850 3205 7385 6560
1-25-2,5 2,5 (25) 5860 3210 - 8960
32 1-32-1,0 1,0 (10) 2 400 7345 3200 7030 6000
1-32-1,6 1,6 (16) 7350 3205 8830 7820
1-32-2,5 2,5 (25) 7360 3210 - 10750
50 1-50-1,0 1,0 (10) 2 400 11045 3200 10385 8900
1-50-1,6 1,6 (16) 11050 3205 12705 11240
1-50-2,5 2,5 (25) 11060 3210 - 15520
80 1-80-0,8 0,8 (8) 3 000 11450 3800 13405 11900
1-80-1,0 1,0 (10) 11450 3805 15015 13350
1-80-1,6 1,6 (16) 11455 3825 18600 16630
1-80-2,5 2,5 (25) 11505 3830 - 22600
100 1-100-0,8 0,8 (8) 3 000 13945 3805 15740 13850
1-100-0,8 1,0 (10) 13945 3815 17650 15600
1-100-0,8 1,6 (16) 13955 3815 21900 19600
1-100-0,8 2,5 (25) 14010 3830 - 29100
200 1-200-1,0 1,0 (10) 3400 21650 4215 33180 29600
1-200-1,6 1,6 (16) 21650 4215 44500 40000

Основные параметры вертикальных аппаратов для жидких сред (тип 2)

Объем, куб.м. Маркировка Условное давление, Мпа (кгс/см2) Диаметр, мм Высота, мм Масса, кг /материальное исполн./
1 2, 3
2 2-2-1,6 1,6 (16) 1 000 3560 1575 1420
2-2-2,5 2,5 (25) 3600 1820 1650
4 2-4-1,6 1,6 (16) 1 200 4450 2055 1800
2-4-2,5 2,5 (25) 4465 2600 2350
6,3 2-6,3-1,0 1,0 (10) 1 600 4055 2565 2260
2-6,3-1,6 1,6 (16) 4060 2865 2560
2-6,3-2,5 2,5 (25) 4080 3625 3315
8 2-8-1,0 1,0 (10) 1 600 4855 2920 2550
2-8-1,6 1,6 (16) 4860 3245 2870
2-8-2,5 2,5 (25) 4880 4125 3750
10 2-10-1,0 1,0 (10) 1 600 5955 3330 2870
2-10-1,6 1,6 (16) 5960 3775 3310
2-10-2,5 2,5 (25) 5980 4805 4340
16 2-16-0,8 0,8 (8) 2 000 6275 4260 3830
2-16-1,0 1,0 (10) 6275 4250 4250
25 2-25-1,0 1,0 (10) 2 400 6725 6660 5860
2-25-1,6 1,6 (16) 6685 8200 7420
32 2-32-1,0 1,0 (10) 2 400 8225 7765 6780
2-32-1,6 1,6 (16) 8240 9625 8660
50 2-50-0,8 0,8 (8) 2400 11885 9750 9750
2-50-1,0 1,0 (10) 11935 11100 11100
2-50-1,6 1,6 (16) 11940 - 12500
80 2-80-0,8 0,8 (8) 3 000 12205 15060 13550
2-80-1,0 1,0 (10) 12205 16510 15000
2-80-1,6 1,6 (16) 12210 - 18450
2-80-2,5 2,5 (25) 12270 - 23980
100 2-100-0,8 0,8 (8) 3 000 14705 17550 15650
2-100-1,0 1,0 (10) 14705 19400 17500
2-100-1,6 1,6 (16) 14725 - 23820
2-100-2,5 2,5 (25) 14785 - 30550

Основные параметры вертикальных аппаратов для газовых сред (тип 3)

Объем, куб.м. Маркировка Условное давление, Мпа (кгс/см2) Диаметр, мм Высота, мм Масса, кг /материальное исполн./
1 2, 3
2 3-2-1,6 1,6 (16) 1 000 2960 1160 1000
3-2-2,5 2,5 (25) 3000 1450 1250
4 3-4-1,6 1,6 (16) 1 200 3930 1660 1400
3-4-2,5 2,5 (25) 3935 2250 1970
6,3 3-6,3-1,0 1,0 (10) 1 600 3670 2060 1750
3-6,3-1,6 1,6 (16) 3675 2320 2000
3-6,3-2,5 2,5 (25) 3695 3050 2720
8 3-8-1,0 1,0 (10) 1 600 4470 2400 2000
3-8-1,6 1,6 (16) 4475 2720 2340
3-8-2,5 2,5 (25) 4485 3550 3150
10 3-10-1,0 1,0 (10) 1 600 5575 2900 2420
3-10-1,6 1,6 (16) 5580 3380 2900
3-10-2,5 2,5 (25) 5635 4400 3880
16 3-16-0,8 0,8 (8) 2 000 5640 3650 3050
3-16-1,0 1,0 (10) 5690 4750 4100
25 3-25-1,0 1,0 (10) 2 400 6270 5480 4660
3-25-1,6 1,6 (16) 6280 7000 6200

В комплект поставки входит: стальной аппарат в собранном виде, ответные фланцы, рабочие прокладки, крепежные детали, заглушки и пробки, а также с теплообменное устройство (в случае, если это было оговорено в договоре). Аппараты типа 1 объемом 80, 100, 200 куб.м. могут оснащаться опорными лапами (в случае их установки на железобетонные постаменты). Аппараты типа 1 объемом 200 куб.м. могут комплектоваться седловыми опорами с подкладным листом и регулировочными винтами.

Производственная корпорация «Химмаш» гарантирует соответствие емкостных стальных цилиндрических аппаратов требованиям технических условий (ТУ 3615-006-00220322-2004) при соблюдении условий транспортировки, хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации – 18 месяцев с момента ввода аппарата в эксплуатацию, но не более 24 месяцев с даты отгрузки.

Для того, чтобы купить емкостной стальной цилиндрический аппарат (горизонтальный либо вертикальный), необходимо позвонить по контактным телефонам в отдел маркетинга или направить запрос на электронную почту.

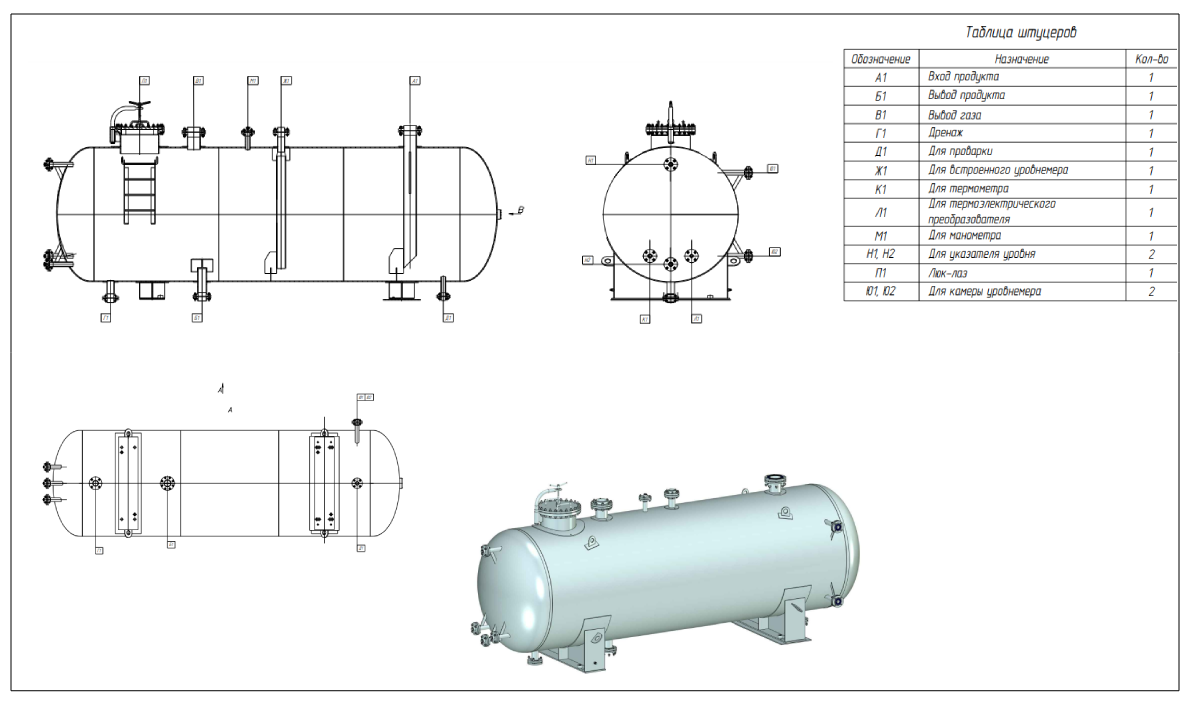

горизонтальные аппараты для жидких сред тип 1

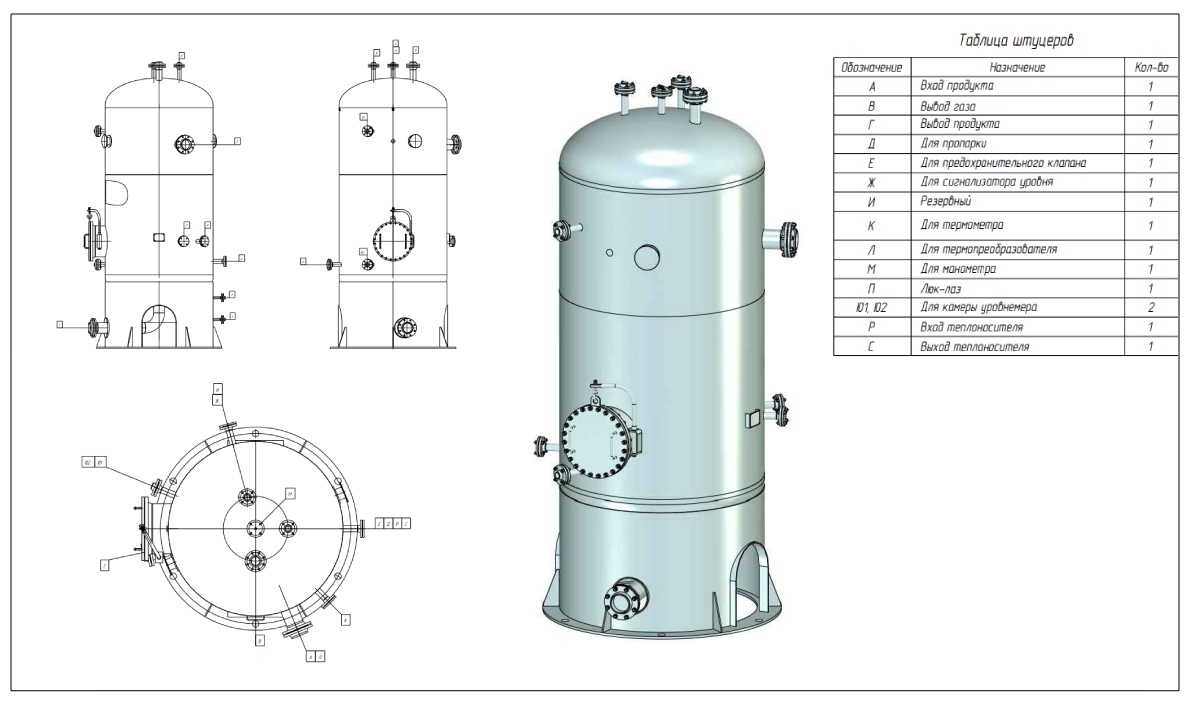

вертикальные аппараты для жидких сред тип 2

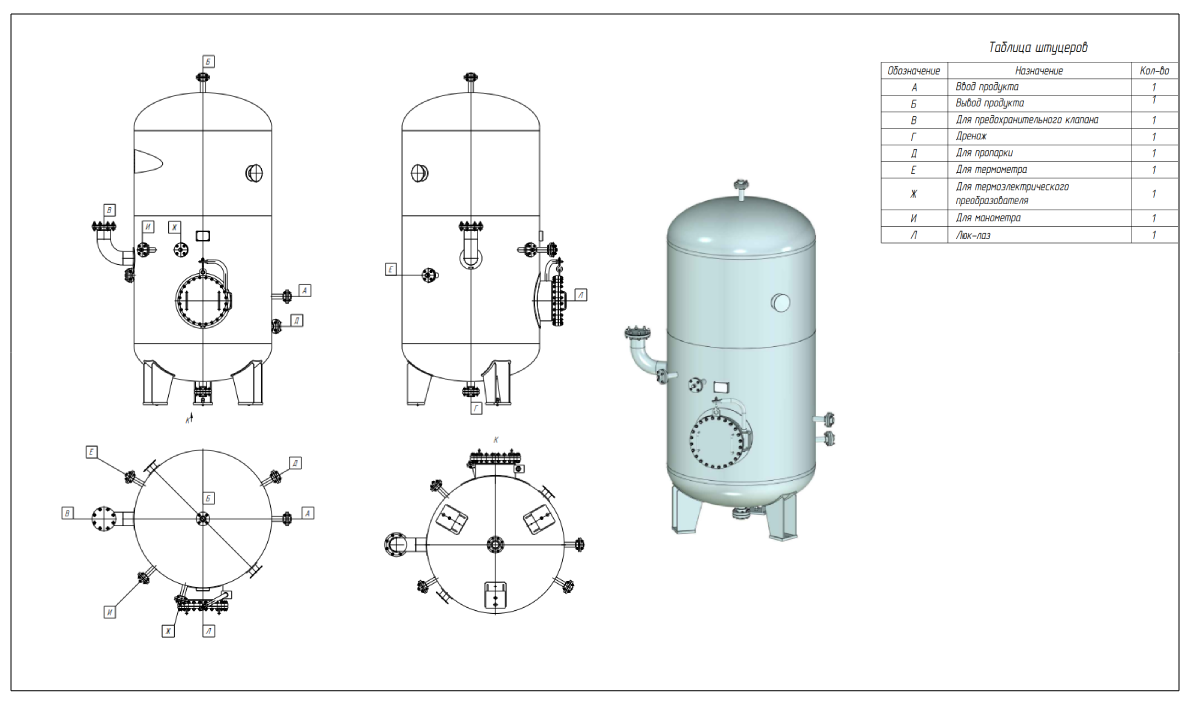

вертикальные аппараты для жидких сред тип 3

Для заказа нашей продукции вы можете скачать опросный лист на аппараты емкостные и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
