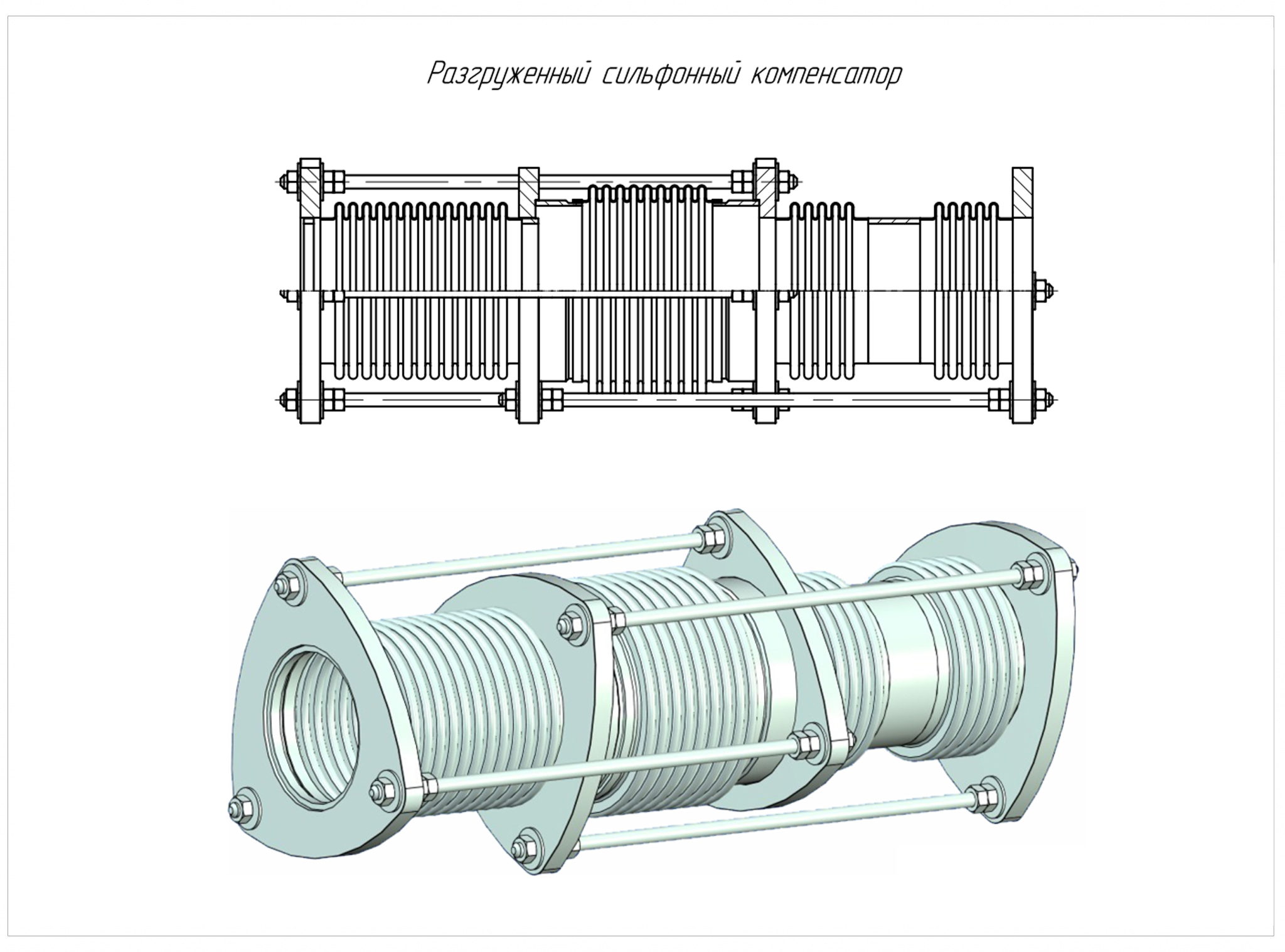

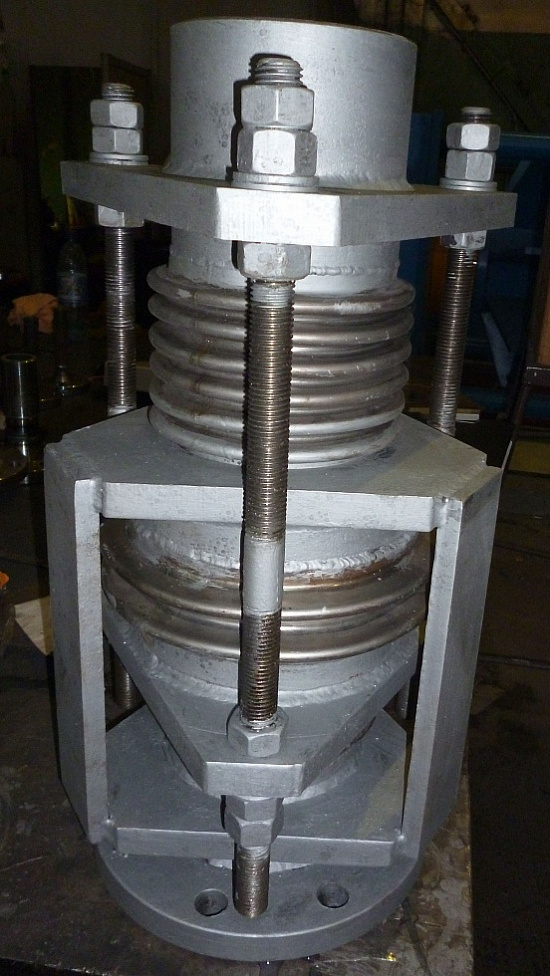

Разгруженные компенсаторы предназначены для компенсации любых видов перемещений трубопроводов. При использовании таких типов компенсаторов отпадает необходимость в неподвижных опорах. В отличие от обычных компенсаторов, разгруженные обеспечивают компенсацию деформации трубопроводов любых видов и их сочетаний одновременно с восприятием распорных усилий, которые образуются из-за давления и эффективной площади компенсатора. Использование разгруженных компенсаторов особенно эффективно там, где установка неподвижных опор затруднена в связи с нехваткой пространства или невозможностью установки опор.
Разгруженные сильфонные компенсаторы по сравнению с обычными компенсаторами способны:
Использование разгруженных компенсаторов позволяет существенно сэкономить, так как исключены расходы на установку неподвижных опор и сокращаются сроки прокладки трубопроводов.
Виды разгруженных компенсаторов:
1. Осевой разгруженный компенсатор
Он компенсирует распорные усилия за счет дополнительного (промежуточного) сильфона, эффективная площадь которого в два раза превосходит эффективную площадь двух остальных сильфонов.
2. Угловой разгруженный компенсатор
Изгибается под действие внешнего момента, который создается распорной силой, возникающей в сжатом трубопроводе, которая передается на компенсатор через плечо, образованное изгибом трассы.
Маркировка разгруженных компенсаторов может быть различной (в зависимости от требуемых характеристик). Основные виды маркировок: КСР, КСРФ, РДН, РПН, РФГ, РДН, РУОП.
Для покупки сильфонных разгруженных компенсаторов необходимо направить техническое задание в отдел маркетинга ООО «Химмаш» по электронной почте – marketing@penzahim.ru или позвонить по телефонам: (8412) 99-19-35, 99-19-73, 59-44-44, 59-46-14, 59-46-04.
Поставка сильфонного разгруженного компенсатора в г. Новосибирск осуществляется из Пензы
Обозначение | Диаметр, мм | Давление, МПа | Рабочая t, С | Рабочая среда | Количество циклов | Материальное исполнение сильфона |
КСР, РДН, РПН, РФГ, РДН, РУОП и др | 25-1200 | до 6,3 | до 700 | вода, пар, газ, дым, нефтепродукты, агрессивные среды и др. | до 100000 | ст.12Х18Н10Т, ст.10Х17Н13М2Т, ст.08Х18Н10Т и др., в т.ч. аналоги |
Для заказа нашей продукции вы можете скачать опросный лист на сильфонные разгруженные компенсаторы и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: (8412) 99-19-35, 99-19-73, 59-44-44, 59-46-14, 59-46-04.
