Стоимость производства:
от 250 000 руб.

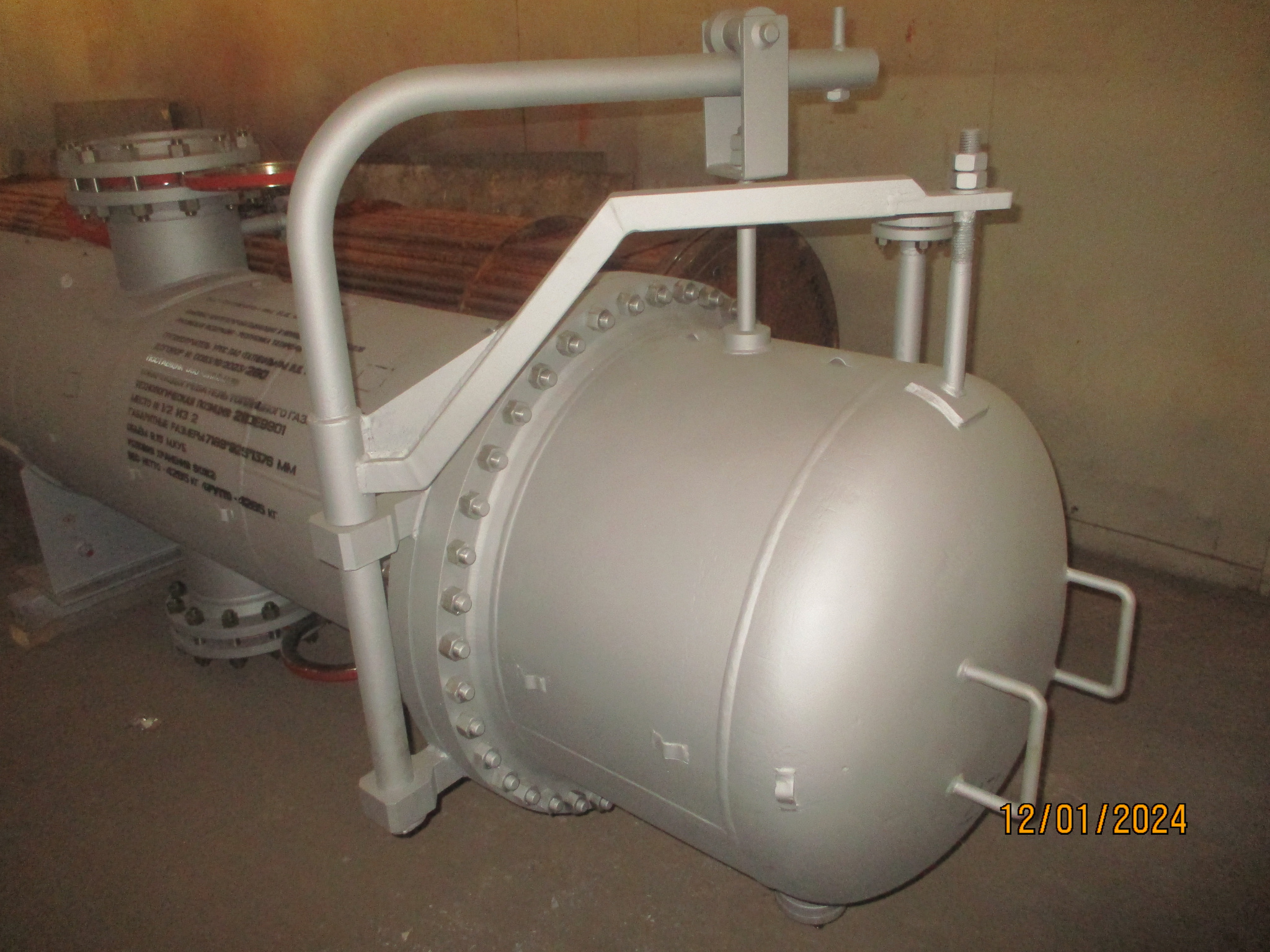

Испарители термосифонные с неподвижными трубными решетками типа ИНТ, с неподвижными трубными решетками и температурным компенсатором на кожухе типа ИКТ, а также с плавающей головкой типа ИПТ применяются для испарения сред в различных промышленных процессах.
В испарителях применяются либо гладкие теплообменные трубы (Г) либо диафрагмированные (Д) с накатными кольцевыми канавками.
Условное обозначение термосифонных испарителей:
600 ИКТ-1,6-2,5-М1/25Г-3-1-У-И
ООО ПК «Химмаш» по желанию заказчика может установить в испарителях типа ИНТ и ИКТ отбойник у нижнего штуцера вместо верхнего (в случае входа продукта снизу).
Термосифонные испарители типа ИКТ и ИНТ производятся только вертикального расположения в двух исполнениях:
1 – с жидким, газообразным, парожидкостным или парогазовым теплоносителем.
2 – с паровым теплоносителем.
Термосифонные испарители с плавающей головкой (ИПТ) изготавливаются только горизонтального расположения с длиной труб 3 или 6 метров.
Поставка испарителей термосифонных в г. Новосибирск осуществляется из Пензы
Табл.1 Основные технические характеристики испарителей термосифонных с неподвижными трубными решетками и температурным компенсатором на кожухе
Ду, мм | Обозначение | Ру в трубах, Мпа | Ру в кожухе, Мпа | Масса, кг, при длине труб (мм): |
| ||
| |||||||
2000 | 3000 | 4000 |
| ||||
600 | 600 ИНТ-1,0-1,0 | 1,0 | 1,0 | 1450 | 1850 | 2260 |
|
600 ИКТ-1,0-1,0 |
| ||||||
600 ИНТ-1,0-1,6 | 1,6 | 1480 | 1880 | 2280 |
| ||
600 ИКТ-1,0-1,6 |
| ||||||
600 ИНТ-1,0-2,5 | 2,5 | 1560 | 1890 | 2420 |
| ||
600 ИКТ-1,0-2,5 |
| ||||||
600 ИНТ-1,6-1,6 | 1,6 | 1,6 | 1565 | 1900 | 2430 |
| |
600 ИКТ-1,6-1,6 |
| ||||||
600 ИНТ-1,6-2,5 | 2,5 | 1570 | 1940 | 2440 |
| ||
600 ИКТ-1,6-2,5 |
| ||||||
600 ИНТ-2,5-2,5 | 2,5 | 2,5 | 1710 | 2140 | 2570 |
| |
600 ИКТ-2,5-2,5 |
| ||||||
600 ИНТ-2,5-4,0 | 4,0 | 2100 | 2500 | 2900 |
| ||
600 ИКТ-2,5-4,0 |
| ||||||
800 | 800 ИНТ-1,0-1,0 | 1,0 | 1,0 | 2350 | 3020 | 3730 |
|
800 ИКТ-1,0-1,0 |
| ||||||
800 ИНТ-1,0-1,6 | 1,6 | 2460 | 3170 | 3910 |
| ||
800 ИКТ-1,0-1,6 |
| ||||||
800 ИНТ-1,0-2,5 | 2,5 | 2570 | 3290 | 4030 |
| ||
800 ИКТ-1,0-2,5 |
| ||||||
800 ИНТ-1,6-1,6 | 1,6 | 1,6 | 2600 | 3300 | 4040 |
| |
800 ИКТ-1,6-1,6 |
| ||||||
800 ИНТ-1,6-2,5 | 2,5 | 2650 | 3370 | 4120 |
| ||
800 ИКТ-1,6-2,5 |
| ||||||
800 ИНТ-2,5-2,5 | 2,5 | 2,5 | 2900 | 3630 | 4370 |
| |
800 ИКТ-2,5-2,5 |
| ||||||
800 ИНТ-2,5-4,0 | 4,0 | 3400 | 4130 | 4900 |
| ||
800 ИКТ-2,5-4,0 |
| ||||||
1000 | 1000 ИНТ-1,0-1,0 | 1,0 | 1,0 | 3900 | 4950 | 6100 |
|
1000 ИКТ-1,0-1,0 |
| ||||||
1000 ИНТ-1,0-1,6 | 1,6 | 3980 | 5050 | 6400 |
| ||
1000 ИКТ-1,0-1,6 |
| ||||||
1000 ИНТ-1,0-2,5 | 2,5 | 4200 | 5390 | 6600 |
| ||
1000 ИКТ-1,0-2,5 |
| ||||||
1000 ИНТ-1,6-1,6 | 1,6 | 1,6 | 4350 | 5450 | 6650 |
| |
1000 ИКТ-1,6-1,6 |
| ||||||
1000 ИНТ-1,6-2,5 | 2,5 | 4450 | 5700 | 6700 |
| ||
1000 ИКТ-1,6-2,5 |
| ||||||
1000 ИНТ-2,5-2,5 | 2,5 | 2,5 | 5000 | 6100 | 7250 |
| |
1000 ИКТ-2,5-2,5 |
| ||||||
1000 ИНТ-2,5-4,0 | 4,0 | 5800 | 6800 | 7800 |
| ||
1000 ИКТ-2,5-4,0 |
| ||||||
1200 | 1200 ИНТ-1,0-1,0 | 1,0 | 1,0 | - | 7000 | 8760 |
|
1200 ИКТ-1,0-1,0 |
| ||||||
1200 ИНТ-1,0-1,6 | 1,6 | - | 7300 | 9300 |
| ||
1200 ИКТ-1,0-1,6 |
| ||||||
1200 ИНТ-1,0-2,5 | 2,5 | - | 7410 | 9550 |
| ||
1200 ИКТ-1,0-2,5 |
| ||||||
1200 ИНТ-1,6-1,6 | 1,6 | 1,6 | - | 8050 | 9980 |
| |
1200 ИКТ-1,6-1,6 |
| ||||||
1200 ИНТ-1,6-2,5 | 2,5 | - | 8300 | 10150 |
| ||
1200 ИКТ-1,6-2,5 |
| ||||||
1200 ИНТ-2,5-2,5 | 2,5 | 2,5 | - | 9390 | 11300 |
| |
1200 ИКТ-2,5-2,5 |
| ||||||
1400 | 1400 ИНТ-1,0-1,0 | 1,0 | 1,0 | - | 9940 | 12480 |
|
1400 ИКТ-1,0-1,0 |
| ||||||
1400 ИНТ-1,0-1,6 | 1,6 | - | 10150 | 12880 |
| ||
1400 ИКТ-1,0-1,6 |
| ||||||
1400 ИНТ-1,0-2,5 | 2,5 | - | 10800 | 13430 |
| ||
1400 ИКТ-1,0-2,5 |
| ||||||
1400 ИНТ-1,6-1,6 | 1,6 | 1,6 | - | 11020 | 13580 |
| |
1400 ИКТ-1,6-1,6 |
| ||||||
1400 ИНТ-1,6-2,5 | 2,5 | - | 11440 | 14080 |
| ||
1400 ИКТ-1,6-2,5 |
| ||||||
1400 ИНТ-2,5-2,5 | 2,5 | 2,5 | - | 13050 | 15410 |
| |
1400 ИКТ-2,5-2,5 |
| ||||||
1600 | 1600 ИНТ-1,0-1,0 | 1,0 | 1,0 | - | 12420 | 15300 |
|
1600 ИКТ-1,0-1,0 |
| ||||||
1600 ИНТ-1,0-1,6 | 1,6 | - | 12930 | 15850 |
| ||
1600 ИКТ-1,0-1,6 |
| ||||||
1600 ИНТ-1,0-2,5 | 2,5 | - | 13520 | 16880 |
| ||
1600 ИКТ-1,0-2,5 |
| ||||||
1600 ИНТ-1,6-1,6 | 1,6 | 1,6 | - | 13900 | 17000 |
| |
1600 ИКТ-1,6-1,6 |
| ||||||
1600 ИНТ-1,6-2,5 | 2,5 | - | 14590 | 17880 |
| ||
1600 ИКТ-1,6-2,5 |
| ||||||
1600 ИНТ-2,5-2,5 | 2,5 | 2,5 | - | 16300 | 19200 |
| |
1600 ИКТ-2,5-2,5 |
| ||||||
1800 | 1800 ИНТ-1,0-1,0 | 1,0 | 1,0 | - | 15380 | 19240 |
|
1800 ИКТ-1,0-1,0 |
| ||||||
1800 ИНТ-1,0-1,6 | 1,6 | - | 16180 | 19940 |
| ||
1800 ИКТ-1,0-1,6 |
| ||||||
1800 ИНТ-1,0-2,5 | 2,5 | - | 17380 | 20840 |
| ||
1800 ИКТ-1,0-2,5 |
| ||||||
1800 ИНТ-1,6-1,6 | 1,6 | 1,6 | - | 18030 | 21620 |
| |
1800 ИКТ-1,6-1,6 |
| ||||||
1800 ИНТ-1,6-2,5 | 2,5 | - | 19230 | 23140 |
| ||
1800 ИКТ-1,6-2,5 |
| ||||||
1800 ИНТ-2,5-2,5 | 2,5 | 2,5 | - | 20310 | 24320 |
| |
1800 ИКТ-2,5-2,5 |
| ||||||
2000 | 2000 ИНТ-1,0-1,0 | 1,0 | 1,0 | - | 20000 | 24350 |
|
2000 ИКТ-1,0-1,0 |
| ||||||
2000 ИНТ-1,0-1,6 | 1,6 | - | 20570 | 25080 |
| ||
2000 ИКТ-1,0-1,6 |
| ||||||
2000 ИНТ-1,0-2,5 | 2,5 | - | 21320 | 27480 |
| ||
2000 ИКТ-1,0-2,5 |
| ||||||
2000 ИНТ-1,6-1,6 | 1,6 | 1,6 | - | 22640 | 28000 |
| |
2000 ИКТ-1,6-1,6 |
| ||||||
2000 ИНТ-1,6-2,5 | 2,5 | - | 24400 | 29150 |
| ||
2000 ИКТ-1,6-2,5 |
| ||||||
2000 ИНТ-2,5-2,5 | 2,5 | 2,5 | - | 26820 | 31570 |
| |
2000 ИКТ-2,5-2,5 |
| ||||||
2200 | 2200 ИНТ-1,0-1,0 | 1,0 | 1,0 | - | 24900 | 28750 |
|
2200 ИКТ-1,0-1,0 |
| ||||||
2200 ИНТ-1,0-1,6 | 1,6 | - | 26820 | 32450 |
| ||
2200 ИКТ-1,0-1,6 |
| ||||||
2200 ИНТ-1,6-1,6 | 1,6 | 1,6 | - | 26940 | 34700 |
| |
2200 ИКТ-1,6-1,6 |
|
Табл.2 Основные технические характеристики испарителей термосифонных с плавающей головкой
Ду, мм | Обозначение | Ру в трубах, Мпа | Ру в кожухе, Мпа | Масса, кг | |||||||||||
Труба 25х2 | Труба 25х2,5 | ||||||||||||||
2 хода | 4 хода | 6 ходов | 2 хода | 4 хода | 6 ходов | ||||||||||
3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | ||||
600 | 600 ИПТ-1,6-1,6 | 1,6 | 1,6 | 2500 | 3880 | 2460 | 3750 | 2470 | 3710 | 2670 | 4220 | 2610 | 4050 | 2600 | 3980 |
600 ИПТ-2,5-1,6 | 2,5 | 1,6 | 2630 | 3960 | 2590 | 3830 | 2600 | 3790 | 2800 | 4330 | 2740 | 4160 | 2740 | 4100 | |
600 ИПТ-2,5-2,5 | 2,5 | 2780 | 4280 | 2740 | 4150 | 2750 | 4110 | 2950 | 4620 | 2890 | 4450 | 2890 | 4390 | ||
600 ИПТ-4,0-1,6 | 4,0 | 1,6 | 3090 | 4460 | 3060 | 4340 | 3070 | 4300 | 3260 | 4800 | 3210 | 4640 | 3210 | 4580 | |
600 ИПТ-4,0-2,5 | 2,5 | 3320 | 4820 | 3290 | 4700 | 3300 | 4660 | 3490 | 5160 | 3440 | 5000 | 3440 | 4940 | ||
600 ИПТ-6,3-1,6 | 6,3 | 1,6 | 3800 | 5200 | 3770 | 5090 | 3790 | 5060 | 3970 | 5540 | 3920 | 5390 | 3930 | 5330 | |
600 ИПТ-6,3-2,5 | 2,5 | 3950 | 5470 | 3920 | 5360 | 3940 | 5330 | 4120 | 5810 | 4070 | 5660 | 4080 | 5600 | ||
800 | 800 ИПТ-1,6-1,6 | 1,6 | 1,6 | 4050 | 6400 | 3990 | 6200 | 4030 | 6190 | 4380 | 7060 | 4290 | 6800 | 4310 | 6770 |
800 ИПТ-2,5-1,6 | 2,5 | 1,6 | 4430 | 6830 | 4370 | 6640 | 4420 | 6630 | 4760 | 7490 | 4670 | 7240 | 4710 | 7210 | |
800 ИПТ-2,5-2,5 | 2,5 | 4770 | 7360 | 4710 | 7170 | 4760 | 7160 | 5100 | 8010 | 5010 | 7760 | 5050 | 7730 | ||
800 ИПТ-4,0-1,6 | 4,0 | 1,6 | 5170 | 7500 | 5120 | 7320 | 5180 | 7320 | 5500 | 8160 | 5420 | 7920 | 5460 | 7900 | |
800 ИПТ-4,0-2,5 | 2,5 | 5540 | 8090 | 5490 | 7910 | 5550 | 7910 | 5860 | 8750 | 5780 | 8510 | 5820 | 8490 | ||
800 ИПТ-6,3-1,6 | 6,3 | 1,6 | 6660 | 8990 | 6610 | 8810 | 6670 | 8820 | 6990 | 9650 | 6910 | 9410 | 6960 | 9390 | |
800 ИПТ-6,3-2,5 | 2,5 | 7010 | 9590 | 6960 | 9410 | 7020 | 9420 | 7340 | 10250 | 7260 | 10010 | 7310 | 9990 | ||
1000 | 1000 ИПТ-1,6-1,6 | 1,6 | 1,6 | 6510 | 10260 | 6460 | 10040 | 6500 | 10050 | 7040 | 11320 | 6950 | 11030 | 6700 | 11000 |
1000 ИПТ-2,5-1,6 | 2,5 | 1,6 | 7040 | 10800 | 6990 | 10590 | 7070 | 10600 | 7570 | 11860 | 7490 | 11580 | 7550 | 11560 | |
1000 ИПТ-2,5-2,5 | 2,5 | 7590 | 11700 | 7540 | 11490 | 7620 | 11500 | 8120 | 12760 | 8040 | 12480 | 8100 | 12460 | ||
1000 ИПТ-4,0-1,6 | 4,0 | 1,6 | 8280 | 12050 | 8250 | 11860 | 8340 | 11880 | 8810 | 13110 | 8740 | 12840 | 8820 | 12840 | |
1000 ИПТ-4,0-2,5 | 2,5 | 8830 | 12920 | 8800 | 12730 | 8890 | 12750 | 9360 | 13990 | 9290 | 13720 | 9370 | 13720 | ||
1000 ИПТ-6,3-1,6 | 6,3 | 1,6 | 11030 | 14800 | 11020 | 14630 | 11130 | 14680 | 11560 | 15850 | 11510 | 15600 | 11610 | 15620 | |
1000 ИПТ-6,3-2,5 | 2,5 | 11550 | 15660 | 11540 | 15490 | 11650 | 15540 | 12100 | 16720 | 12050 | 16470 | 12150 | 16490 | ||
1200 | 1200 ИПТ-1,6-1,6 | 1,6 | 1,6 | 9360 | 14700 | 9320 | 14450 | 9450 | 14500 | 10150 | 16290 | 10060 | 15940 | 10180 | 15960 |
1200 ИПТ-2,5-1,6 | 2,5 | 1,6 | 10180 | 15530 | 10150 | 15290 | 10300 | 15360 | 10980 | 17120 | 10910 | 16790 | 11030 | 16820 | |
1200 ИПТ-2,5-2,5 | 2,5 | 10810 | 16450 | 10780 | 16210 | 10930 | 16280 | 11600 | 18040 | 11520 | 17710 | 11650 | 17740 | ||
1200 ИПТ-4,0-1,6 | 4,0 | 1,6 | 12310 | 17660 | 12310 | 17450 | 12480 | 17540 | 13100 | 19250 | 13050 | 18940 | 13200 | 19000 | |
1200 ИПТ-4,0-2,5 | 2,5 | 13080 | 18660 | 13080 | 18450 | 13250 | 18540 | 13870 | 20250 | 13820 | 19940 | 13970 | 20000 | ||
1200 ИПТ-6,3-1,6 | 6,3 | 1,6 | 15640 | 21000 | 15670 | 20820 | 15870 | 20940 | 16430 | 22590 | 16410 | 22320 | 16560 | 22400 | |
1200 ИПТ-6,3-2,5 | 2,5 | 16310 | 21870 | 16340 | 21690 | 16540 | 21810 | 17100 | 23460 | 17080 | 23190 | 17260 | 23270 |
Табл.3 Материалы, применяемые для изготовления термосифонных испарителей.Т
Материальное исполнение | Тип | Материал | |||
кожуха и крышки кожуха | распределит. камеры | трубы | трубной решетки | ||
М1 | ИНТ, ИКТ, ИПТ | Сталь 20 | Сталь 20 | 16ГС | |
М4 | ИПТ | Сталь 20 | Ст3сп+08Х13 | 15Х5М | 15Х5М |
М8 | ИНТ, ИКТ, ИПТ | 12Х18Н10Т | |||
М9 | ИНТ, ИКТ, ИПТ | 10Х17Н13М2Т | |||
М10 | ИНТ, ИКТ | 12Х18Н10Т | Ст3сп | 12Х18Н10Т | 12Х18Н10Т |
М11 | 10Х17Н13М2Т | 10Х17Н13М2Т | 10Х17Н13М2Т | ||
М17 | ИНТ, ИКТ, ИПТ | 09Г2С | |||
М23 | ИНТ, ИКТ | Сталь 20 | 08Х22Н6Т | ||
М24 | 08Х21Н6М2Т | ||||
Б1 | ИПТ | Ст3сп+08Х13 | 08Х13 | 12Х13 | |
Б2 | Ст3сп+12Х18Н10Т | 12Х18Н10Т | 12Х18Н10Т | ||
Б3 | Ст3сп+10Х17Н13М2Т | 10Х17Н13М2Т | 10Х17Н13М2Т | ||
Б6 | ИНТ, ИКТ | Ст3сп | Ст3сп+12Х18Н10Т | 12Х18Н10Т | 12Х18Н10Т |
Б8 | Ст3сп+10Х17Н13М2Т | 10Х17Н13М2Т | 10Х17Н13М2Т |
Рис.1 Эскиз испарителя ИКТ

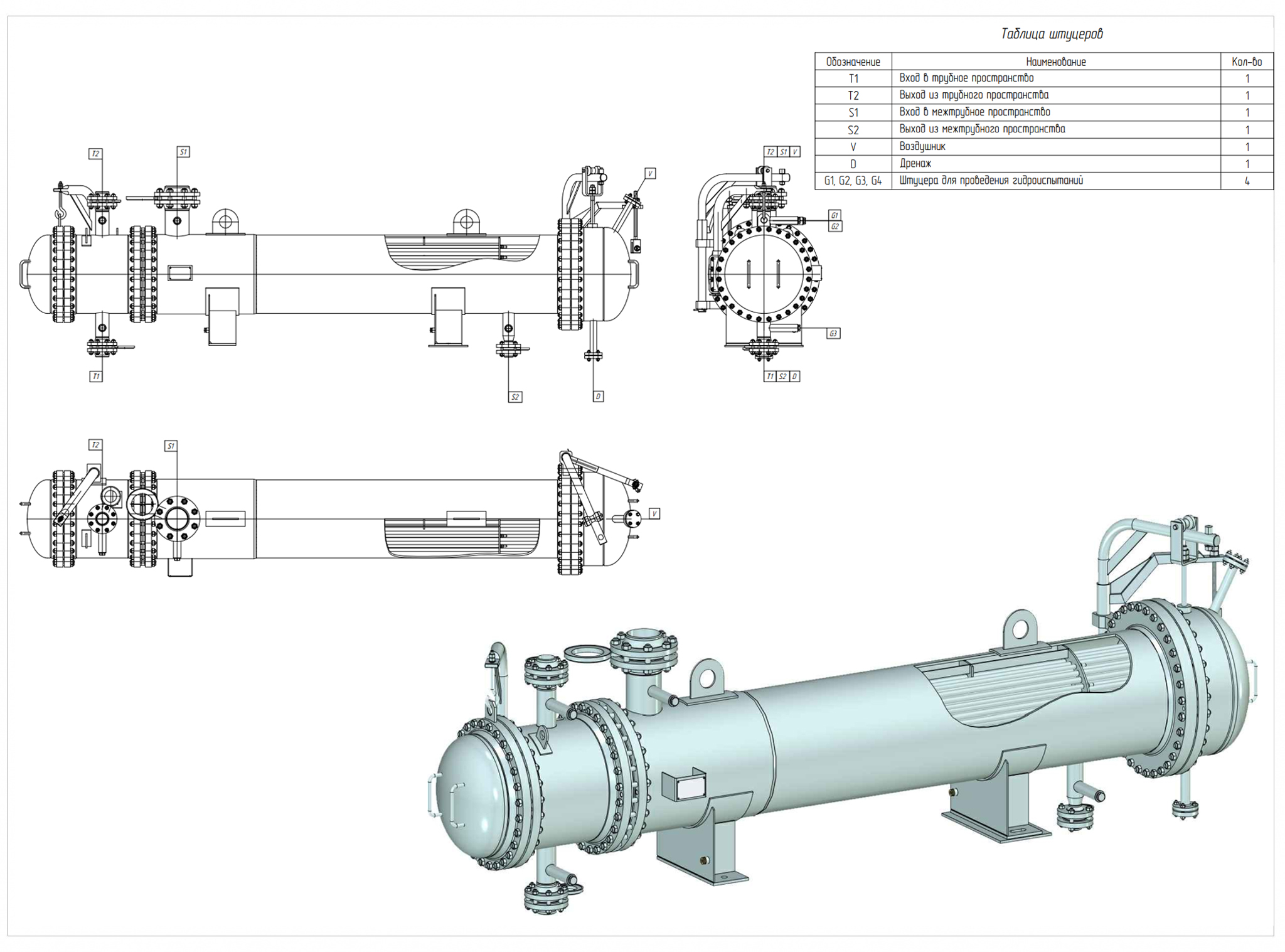

Рис.2 Эскиз испарителя ИПТ
Для заказа нашей продукции вы можете скачать опросный лист на испарители термосифонные и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
