Стоимость производства:
от 400 000 руб.
Среда:
Попутный нефтяной газПредназначение факельных сепараторов заключается в очистке газа от капельной жидкости, различных механических примесей, а также в улавливании жидкостных пробок, которые формируются в газовом трубопроводе. Агрегаты являются составной частью факельной системы наземных установок по подготовке нефти при нефтеперерабатывающих заводах или иных предприятий. К примеру, УПСВ, ЦППС, УПГ, ДНС, КПГ, ГСУ и др. По требованию заказчика ООО Химмаш может укомплектовать аппараты площадками с лестницей, трубной обвязкой, запорной арматурой, насосом для откачки конденсата. Устройства разработаны для эксплуатации в умеренных и холодных климатических зонах. Грамотно спроектированные факельные сепараторы отличаются высокой прочностью и могут применяться в работе и с некоррозионными, и с агрессивными средами.

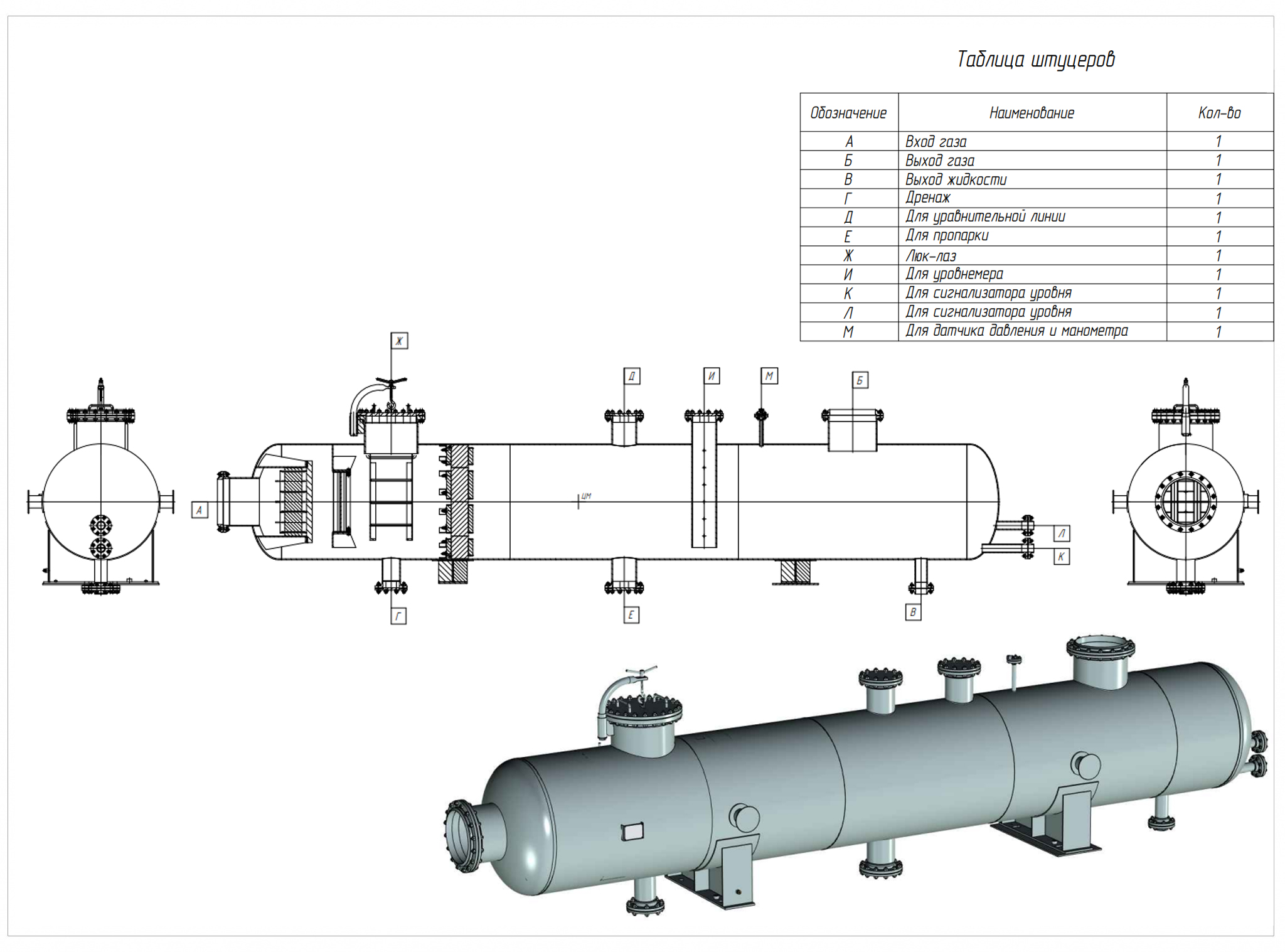

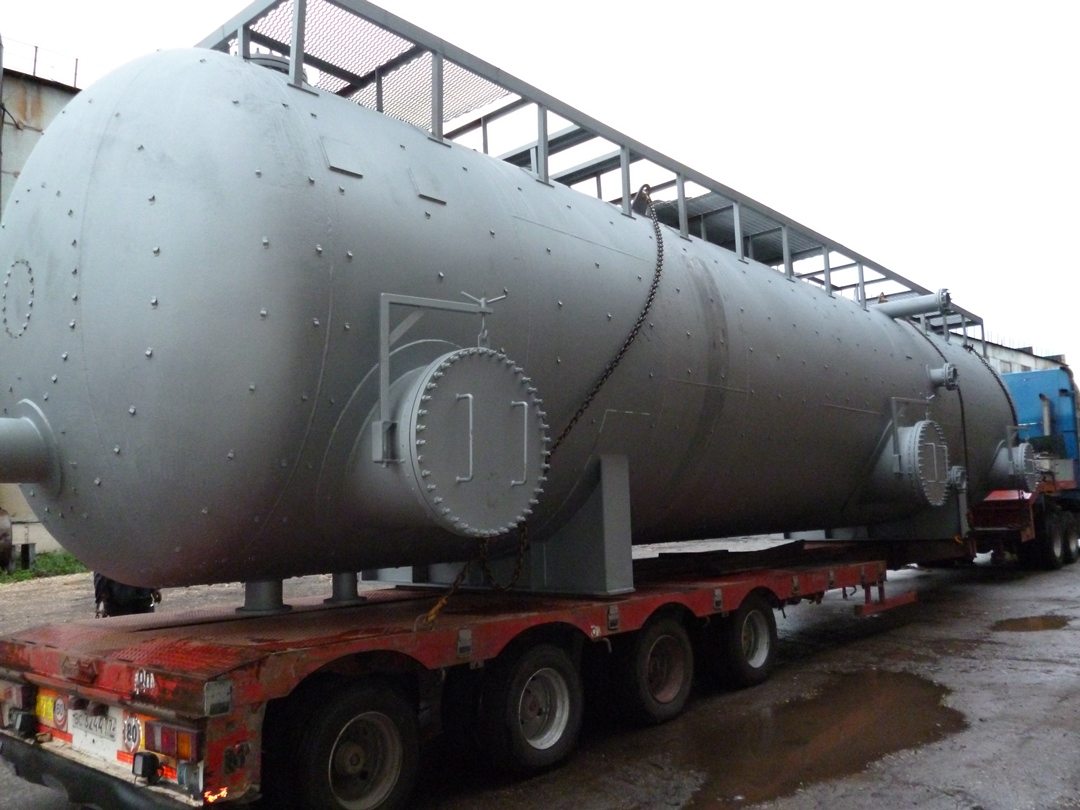

Факельный сепаратор изготовлен в форме горизонтального цилиндрического аппарата, оснащенного уголковой и вертикальной сетчатыми насадками. Технологические штуцеры и штуцеры для приборов КИП и А обеспечивают заданный режим эксплуатации. Оборудование имеет люк-лаз, способствующий легкости в обслуживании техники. Удовлетворены все санитарные нормы и техники безопасности: загазованность, вибрации и шум находятся в надлежащих пределах. Аппараты могут проходить термообработку и изготовляться теплоизолированными.
Факельные сепараторы работают по следующему принципу. В штуцер входа в сепаратор подается газожидкостная смесь. После этого на уголковую насадку проходит газ, что помогает в равномерном распределении потока по сепараторному сечению и частичному отделению конденсата. Последующая очистка газа от капельной жидкости осуществляется в другой насадке (вертикальной сетчатой), а также процесс идет в зоне гравитационного осаждения. Жидкость, отделенная в факельном сепараторе, выходит в дренажную емкость через штуцер. В ассортименте можно выбрать модель данного агрегата в блочном исполнении.
Сепараторы факельные находят применение в нефтяной и газовой промышленности. Данной техникой оборудуются установки нефтегазовых предприятий. Агрегаты входят в состав факельных систем, размещенных при налаживании работ нефтяных, газовых и газоконденсатных месторождений.
Поставка факельных сепараторов в г. Новосибирск осуществляется из Пензы
Сепараторы факельные применяются для выделения капельной жидкости из газа, сбрасываемого в факельную систему газовых, нефтегазовых месторождений и НПЗ.
Условное обозначение факельного сепаратора ФС-1800-2-Т-И, где:
ФС – сепаратор факельный;
1800 – внутренний диаметр, мм
2 – материальное исполнение (1 – ст.16ГС-6; 2 – ст.09Г2С-8)
Т – термообработка
И - теплоизоляция
Параметры | ФС-1000 | ФС-1800 | ФС-2400 | ФС-3200 |
Вместимость, куб.м. | 4 | 25 | 60 | 140 |
Производительность по газу, куб.м/час | 41 667 | 125 000 | 208 335 | 416 670 |
Эффективность очистки газа от жидкости, % | 99 | |||
Давление расчетное, МПа | 0,6 | |||
Длина, мм | 6780 | 10225 | 13650 | 18115 |
Высота, мм | 1580 | 2425 | 3170 | 3980 |
Ширина, мм | 1154 | 1968 | 2592 | 3206 |
Масса, кг | 2000 | 5435 | 10300 | 21100 |
Условный проход штуцеров, мм | ||||
Вход газа (А) | 500 | 800 | 1000 | 1400 |
Выход газа (Б) | ||||
Выход жидкости (В) | 100 | 150 | 200 | 300 |
Дренаж (Г) | 150 | |||
Для уравнительной жидкости (Д) | 50 | |||
Для пропарки (Е) | ||||
Люк-лаз (Ж) | 500 |
Для заказа нашей продукции вы можете скачать опросный лист на факельные сепараторы и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
