Стоимость производства:

от 140 000 руб.

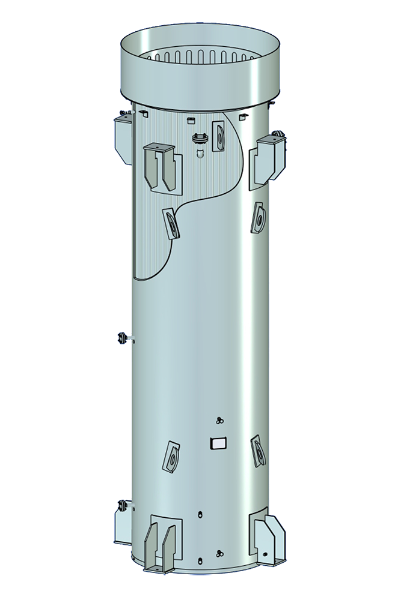

ООО Химмаш предлагает ассортимент аппаратов теплообменных специального назначения. К этой категории устройств относятся испарители и конденсаторы холодильные, испарители с паровым пространством, испарители термосифонные, конденсаторы вакуумные.

Назначение устройств

Испарители предназначены для охлаждения воды, также растворов и жидких технологических сред. Конденсаторы необходимы для сжижения холодильного агента в аммиачных и углеводородных холодильных установках общепромышленного назначения.

Устройство

Испарители могут быть изготовлены в двух исполнениях – для охлаждения воды и растворов под давлением до 0,6 МПа в установках, работающих в пределах температур от +40 градусов по Цельсию до -40. Исполнение 2 – для охлаждения жидких технологических сред давлением 1,0 – 2,5 МПа в установках, работающих пределах температур насыщения от +40 градусов по Цельсию до -60. Конденсаторы предназначены для работы в пределах температур конденсируемого хладагента от 0 до +100 градусов по Цельсию, а при температуре охлаждающей среды от -20 до +50 градусов по Цельсию. В испарителях и конденсаторах применяются гладкие теплообменные трубы.

Применение

Теплообменные аппараты особого назначения могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Конденсаторы и испарители предназначены для установки в географических районах сейсмичностью до 7 баллов. Теплообменные аппараты специально назначения применяются в промышленных условиях, где требуется охлаждение различных сред.

Поставка теплообменных аппаратов специального назначения в г. Новосибирск осуществляется из Пензы

Технические характеристики испарителей холодильных ИХ-1

Ду кожуха, мм Обозначение Число ходов по трубам Масса, кг при давлении в трубах 0,6 МПа, в кожухе 1,6 МПа
3000 4000 6000
400 400 ИХ-1-0,6-1,6 2 750 - -
600 600 ИХ-1-0,6-1,6 2 1510 1870 -
4 1450 1790 -
6 1380 1700 -
800 800 ИХ-1-0,6-1,6 2 2610 2150 -
4 2520 3130 -
6 2450 3030 -
8 2320 2870 -
1000 1000 ИХ-1-0,6-1,6 2 4130 5140 7180
4 3990 4960 6910
6 3880 4810 6690
8 3740 4610 6390
1200 1200 ИХ-1-0,6-1,6 2 - 7910 10770
4 - 7680 10430
6 - 7520 10190
8 - 7280 9830
1400 1400 ИХ-1-0,6-1,6 2 - 10570 14480
4 - 10310 14090
6 - 10100 13770
8 - 9820 13350
1600 1600 ИХ-1-0,6-1,6 2 - - 179770
4 - - 19300
6 - - 18990
8 - - -
1800 1800 ИХ-1-0,6-1,6 2 - - 25000
4 - - 24490
6 - - 24110
2000 2000 ИХ-1-0,6-1,6 2 - - 31190
4 - - 30610
6 - - 30190

Технические характеристики испарителей холодильных ИХ-2

Ду кожуха, мм Обозначение Давление в трубах, МПа Число ходов по трубам Масса, кг при давлении в кожухе 1,6 МПа
3000 4000 6000
400 400 ИХ-2-1,0-1,6 1,0 2 800 - -
400 ИХ-2-1,6-1,6 1,6 820 - -
400 ИХ-2-2,5-1,6 2,5 850 - -
600 600 ИХ-2-1,0-1,6 1,0 2 1610 1950 -
4 1550 1870 -
6 1480 1780 -
600 ИХ-2-1,6-1,6 1,6 2 1650 1980 -
4 1590 1900 -
6 1520 1810 -
600 ИХ-2-2,5-1,6 2,5 2 1720 2050 -
4 1660 1970 -
6 1590 1880 -
800 800 ИХ-2-1,0-1,6 1,0 2 3030 3660 -
4 2940 3540 -
6 2870 3440 -
8 2740 3280 -
800 ИХ-2-1,6-1,6 1,6 2 3100 3770 -
4 3010 3650 -
6 2940 3550 -
8 2810 3390 -
800 ИХ-2-2,5-1,6 2,5 2 3220 3890 -
4 3130 3770 -
6 3060 3670 -
8 2930 3510 -
1000 1000 ИХ-2-1,0-1,6 1,0 2 4810 5870 8060
4 4670 5670 7780
6 4560 5540 7570
8 4420 5340 7270
1000 ИХ-2-1,6-1,6 1,6 2 4500 5960 8270
4 4360 5780 7990
6 4250 5630 7780
8 4110 5430 7480
1000 ИХ-2-2,5-1,6 2,5 2 5210 6210 8470
4 5070 6030 8190
6 4960 5880 7980
8 4820 5680 7680
1200 1200 ИХ-2-1,0-1,6 1,0 2 - 7410 11320
4 - 7180 10980
6 - 7020 10740
8 - 6780 10380
1200 ИХ-2-1,6-1,6 1,6 2 - 8560 11570
4 - 8330 11230
6 - 8170 10990
8 - 7930 10630
1200 ИХ-2-2,5-1,6 2,5 2 - 9260 12270
4 - 9030 11930
6 - 8870 11690
8 - 8630 11330
1400 1400 ИХ-2-1,0-1,6 1,0 2 - 11520 15680
4 - 11260 15290
6 - 11050 14970
8 - 10770 14550
1400 ИХ-2-1,6-1,6 1,6 2 - 11920 16080
4 - 11660 15690
6 - 11450 15370
8 - 11170 14950
1400 ИХ-2-2,5-1,6 2,5 2 - 12570 16730
4 - 12310 16340
6 - 12100 16020
8 - 11820 15600
1600 1600 ИХ-2-1,0-1,6 1,0 2 - - 21340
4 - - 20870
6 - - 20560
1600 ИХ-2-1,6-1,6 1,6 2 - - 22240
4 - - 21770
6 - - 21460
1600 ИХ-2-2,5-1,6 2,5 2 - - 23140
4 - - 22670
6 - - 22360
1800 1800 ИХ-2-1,0-1,6 1,0 2 - - 27540
4 - - 27030
1800 ИХ-2-1,6-1,6 1,6 2 - - 26650
4 - - 28540
2000 2000 ИХ-2-1,0-1,6 1,0 2 - - 34590
4 - - 34010
2000 ИХ-2-1,6-1,6 1,6 2 - - 33590
4 - - 36090
6 - - 35510
8 - - 35090

Технические характеристики конденсаторов холодильных КХ

Ду кожуха, мм Обозначение Число ходов по трубам Масса, кг при давлении в трубах 0,6 МПа, в кожухе 1,6 МПа
3000 4000 6000
400 400 КХ-0,6-1,6 2 870 - -
600 600 КХ-0,6-1,6 2 1990 2380 -
4 1910 2270 -
6 1840 2170 -
800 800 КХ-0,6-1,6 2 3480 4200 -
4 3370 4060 -
6 3300 3960 -
8 3220 3850 -
1000 1000 КХ-0,6-1,6 2 4800 6750 9040
4 4660 6560 8760
6 4560 6430 8550
8 4470 6310 8380
1200 1200 КХ-0,6-1,6 2 - 10360 13780
4 - 10140 12840
6 - 9970 12600
8 - 9810 12360
1400 1400 КХ-0,6-1,6 2 - 13370 17790
4 - 13090 17370
6 - 12900 17090
8 - 12710 16800
1600 1600 КХ-0,6-1,6 2 - - 21860
4 - - 21400
6 - - 21040
8 - - -
1800 1800 КХ-0,6-1,6 2 - - 29060
4 - - 28520
6 - - 28140
2000 2000 КХ-0,6-1,6 2 - - 35790
4 - - 35200
6 - - 34750

Технические характеристики испарителей с паровым пространством

Ду кожуха, мм Ду распред. камеры, мм Обозначение Ру в трубах, Мпа Ру в кожухе, Мпа Масса, кг
Труба 20х2 Труба 25х2 Труба 25х2,5
2 хода 2 хода 4 хода 2 хода 4 хода
800 500 800 ИП-1,6-1,6 1,6 1,6 - 3020 - 3120 -
800 ИУ-1,6-1,6 3660 - - - -
800 ИП-2,5-4,0 1,6 1,6 - 3600 - 3700 -
800 ИУ-2,5-4,0 4040 - - - -
1000 600 1000 ИП-1,6-2,5 1,6 2,5 - 4400 - 4600 -
1000 ИУ-1,6-2,5 5000 - - - -
1000 ИУ-2,5-2,5 2,5 5050 - - - -
1200 700 1200 ИП-1,6-2,5 1,6 2,5 - 6150 - 6420 -
1200 ИУ-1,6-2,5 6750 - - - -
1200 ИУ-2,5-2,5 2,5 7260 - - - -
1400 800 1400 ИП-1,6-2,5 1,6 2,5 - 8440 - 8890 -
1400 ИУ-1,6-2,5 9290 - - - -
1400 ИУ-2,5-2,5 2,5 9980 - - - -
1600 900 1600 ИП-1,6-2,5 1,6 2,5 - 9260 - 9890 -
1600 ИУ-1,6-2,5 10430 - - - -
1600 ИУ-2,5-2,5 2,5 12150 - - - -
1800 1000 1800 ИП-1,6-2,5 1,6 2,5 - 12950 12920 13730 13690
1800 ИУ-1,6-2,5 14210 - - - -
1800 ИУ-2,5-2,5 2,5 15730 - - - -
1100 1800 ИП-1,6-2,5 1,6 2,5 - 14010 13970 15045 15000
1800 ИУ-1,6-2,5 15200 - - - -
1800 ИУ-2,5-2,5 2,5 16090 - - - -
2000 1200 2000 ИП-1,0-1,6 1,0 1,6 - 15830 15790 17300 17245
2000 ИУ-1,0-1,6 17510 - - - -
2000 ИП-1,6-1,6 1,6 - 16780 16740 18300 18245
2000 ИУ-1,6-1,6 18480 - - - -
2000 ИУ-2,5-1,6 2,5 20100 - - - -

Технические характеристики испарителей термосифонных с неподвижными трубными решетками и температурным компенсатором на кожухе

Ду, мм Обозначение Ру в трубах, Мпа Ру в кожухе, Мпа Масса, кг, при длине труб (мм):

2000 3000 4000
600 600 ИНТ-1,0-1,0 1,0 1,0 1450 1850 2260
600 ИКТ-1,0-1,0
600 ИНТ-1,0-1,6 1,6 1480 1880 2280
600 ИКТ-1,0-1,6
600 ИНТ-1,0-2,5 2,5 1560 1890 2420
600 ИКТ-1,0-2,5
600 ИНТ-1,6-1,6 1,6 1,6 1565 1900 2430
600 ИКТ-1,6-1,6
600 ИНТ-1,6-2,5 2,5 1570 1940 2440
600 ИКТ-1,6-2,5
600 ИНТ-2,5-2,5 2,5 2,5 1710 2140 2570
600 ИКТ-2,5-2,5
600 ИНТ-2,5-4,0 4,0 2100 2500 2900
600 ИКТ-2,5-4,0
800 800 ИНТ-1,0-1,0 1,0 1,0 2350 3020 3730
800 ИКТ-1,0-1,0
800 ИНТ-1,0-1,6 1,6 2460 3170 3910
800 ИКТ-1,0-1,6
800 ИНТ-1,0-2,5 2,5 2570 3290 4030
800 ИКТ-1,0-2,5
800 ИНТ-1,6-1,6 1,6 1,6 2600 3300 4040
800 ИКТ-1,6-1,6
800 ИНТ-1,6-2,5 2,5 2650 3370 4120
800 ИКТ-1,6-2,5
800 ИНТ-2,5-2,5 2,5 2,5 2900 3630 4370
800 ИКТ-2,5-2,5
800 ИНТ-2,5-4,0 4,0 3400 4130 4900
800 ИКТ-2,5-4,0
1000 1000 ИНТ-1,0-1,0 1,0 1,0 3900 4950 6100
1000 ИКТ-1,0-1,0
1000 ИНТ-1,0-1,6 1,6 3980 5050 6400
1000 ИКТ-1,0-1,6
1000 ИНТ-1,0-2,5 2,5 4200 5390 6600
1000 ИКТ-1,0-2,5
1000 ИНТ-1,6-1,6 1,6 1,6 4350 5450 6650
1000 ИКТ-1,6-1,6
1000 ИНТ-1,6-2,5 2,5 4450 5700 6700
1000 ИКТ-1,6-2,5
1000 ИНТ-2,5-2,5 2,5 2,5 5000 6100 7250
1000 ИКТ-2,5-2,5
1000 ИНТ-2,5-4,0 4,0 5800 6800 7800
1000 ИКТ-2,5-4,0
1200 1200 ИНТ-1,0-1,0 1,0 1,0 - 7000 8760
1200 ИКТ-1,0-1,0
1200 ИНТ-1,0-1,6 1,6 - 7300 9300
1200 ИКТ-1,0-1,6
1200 ИНТ-1,0-2,5 2,5 - 7410 9550
1200 ИКТ-1,0-2,5
1200 ИНТ-1,6-1,6 1,6 1,6 - 8050 9980
1200 ИКТ-1,6-1,6
1200 ИНТ-1,6-2,5 2,5 - 8300 10150
1200 ИКТ-1,6-2,5
1200 ИНТ-2,5-2,5 2,5 2,5 - 9390 11300
1200 ИКТ-2,5-2,5
1400 1400 ИНТ-1,0-1,0 1,0 1,0 - 9940 12480
1400 ИКТ-1,0-1,0
1400 ИНТ-1,0-1,6 1,6 - 10150 12880
1400 ИКТ-1,0-1,6
1400 ИНТ-1,0-2,5 2,5 - 10800 13430
1400 ИКТ-1,0-2,5
1400 ИНТ-1,6-1,6 1,6 1,6 - 11020 13580
1400 ИКТ-1,6-1,6
1400 ИНТ-1,6-2,5 2,5 - 11440 14080
1400 ИКТ-1,6-2,5
1400 ИНТ-2,5-2,5 2,5 2,5 - 13050 15410
1400 ИКТ-2,5-2,5
1600 1600 ИНТ-1,0-1,0 1,0 1,0 - 12420 15300
1600 ИКТ-1,0-1,0
1600 ИНТ-1,0-1,6 1,6 - 12930 15850
1600 ИКТ-1,0-1,6
1600 ИНТ-1,0-2,5 2,5 - 13520 16880
1600 ИКТ-1,0-2,5
1600 ИНТ-1,6-1,6 1,6 1,6 - 13900 17000
1600 ИКТ-1,6-1,6
1600 ИНТ-1,6-2,5 2,5 - 14590 17880
1600 ИКТ-1,6-2,5
1600 ИНТ-2,5-2,5 2,5 2,5 - 16300 19200
1600 ИКТ-2,5-2,5
1800 1800 ИНТ-1,0-1,0 1,0 1,0 - 15380 19240
1800 ИКТ-1,0-1,0
1800 ИНТ-1,0-1,6 1,6 - 16180 19940
1800 ИКТ-1,0-1,6
1800 ИНТ-1,0-2,5 2,5 - 17380 20840
1800 ИКТ-1,0-2,5
1800 ИНТ-1,6-1,6 1,6 1,6 - 18030 21620
1800 ИКТ-1,6-1,6
1800 ИНТ-1,6-2,5 2,5 - 19230 23140
1800 ИКТ-1,6-2,5
1800 ИНТ-2,5-2,5 2,5 2,5 - 20310 24320
1800 ИКТ-2,5-2,5
2000 2000 ИНТ-1,0-1,0 1,0 1,0 - 20000 24350
2000 ИКТ-1,0-1,0
2000 ИНТ-1,0-1,6 1,6 - 20570 25080
2000 ИКТ-1,0-1,6
2000 ИНТ-1,0-2,5 2,5 - 21320 27480
2000 ИКТ-1,0-2,5
2000 ИНТ-1,6-1,6 1,6 1,6 - 22640 28000
2000 ИКТ-1,6-1,6
2000 ИНТ-1,6-2,5 2,5 - 24400 29150
2000 ИКТ-1,6-2,5
2000 ИНТ-2,5-2,5 2,5 2,5 - 26820 31570
2000 ИКТ-2,5-2,5
2200 2200 ИНТ-1,0-1,0 1,0 1,0 - 24900 28750
2200 ИКТ-1,0-1,0
2200 ИНТ-1,0-1,6 1,6 - 26820 32450
2200 ИКТ-1,0-1,6
2200 ИНТ-1,6-1,6 1,6 1,6 - 26940 34700
2200 ИКТ-1,6-1,6

Технические характеристики испарителей термосифонных с плавающей головкой

Технические характеристики вакуумных конденсаторов

Ду, мм Обозначение Ру в трубах, Мпа Ру в кожухе Масса, кг, при длине труб (мм):
3000 4000 6000
600 600 КВКГ 0,6 вакуум 1730 2070 -
600 КВНГ
600 КВНВ 1610 1770 -
600 КВКВ
800 800 КВКГ 0,6 вакуум 2910 3550 5050
800 КВНГ
800 КВНВ 3010 3440 4550
800 КВКВ
1000 1000 КВКГ 0,6 вакуум 4730 5570 7850
1000 КВНГ
1000 КВНВ 5190 6060 7960
1000 КВКВ
1200 1200 КВКГ 0,6 вакуум 6640 8140 11180
1200 КВНГ
1200 КВНВ 6340 7650 10360
1200 КВКВ
1400 1400 КВКГ 0,6 вакуум 7980 9620 13550
1400 КВНГ
1400 КВНВ - 10000 13000
1400 КВКВ
1600 1600 КВКГ 0,6 вакуум 10460 12700 17970
1600 КВНГ
1600 КВНВ - 13000 18000
1600 КВКВ
1800 1800 КВКГ 0,6 вакуум 13110 16150 22870
1800 КВНГ
1800 КВНВ - - 23000
1800 КВКВ
2000 2000 КВКГ 0,6 вакуум 16960 20550 29020
2000 КВНГ
2000 КВНВ - - 30000
2000 КВКВ

Эскиз испарителя ИХ-1

Эскиз испарителя ИХ-2

Эскиз конденсатора КХ

Эскиз испарителя ИП

Эскиз испарителя ИУ

Эскиз испарителя ИКТ

Эскиз испарителя ИПТ

Эскиз вакуумного КВКГ (исполнение 1,2)

Эскиз вакуумного КВКГ (исполнение 3,4)

Для заказа нашей продукции вы можете скачать опросный лист на аппараты теплообменные специального назначения и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
